Popychacz arkusza — dobry pomocnik w przypadku pras krawędziowych

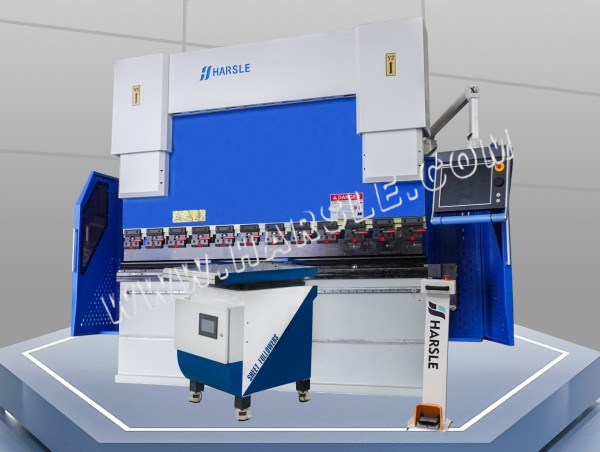

Urządzenie monitorujące prasę krawędziową

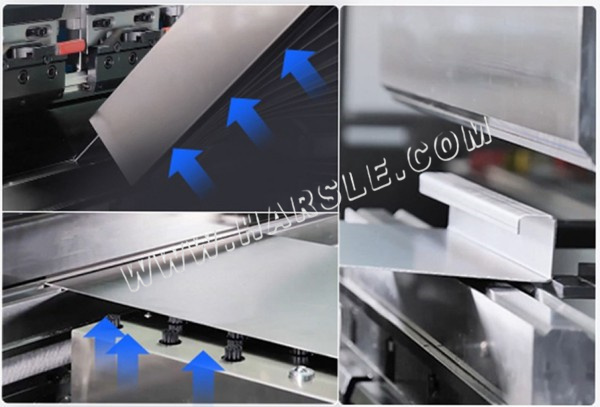

Podczas gięcia przedmiotów, prasy krawędziowe często przetwarzają elementy o większej długości i większej masie.Po wykonaniu giętarki półfabrykat zostanie zamknięty formą, a blacha po obu stronach linii gięcia obróci się do góry.Aby uniknąć precyzji gięcia przedmiotu obrabianego na skutek zginania i grawitacji zbyt długiej lub ciężkiej blachy, zalecamy wyposażenie w urządzenie nadążne prasy krawędziowej.

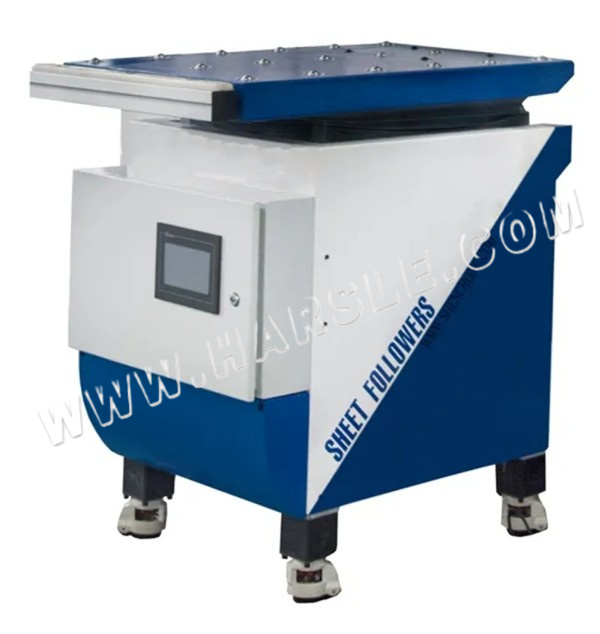

Nowatorski projekt urządzenia uzupełniającego

Urządzenie śledzące prasę krawędziową, wykorzystujące nowatorską konstrukcję, napęd serwosilnika, szerszy stół i większą siłę obciążenia, zgodnie z trajektorią ruchu przedmiotu obrabianego podczas zginania, paleta zawsze może podążać za ruchem arkusza przedmiotu obrabianego, zapewniając jednocześnie dokładność gięcia przedmiotu obrabianego, znacznie oszczędza trudność w pomocniczym zasilaniu siły roboczej.Dzięki współpracy ruchu liniowego i obrotowego palety, trajektorię i prędkość obrotu można dokładnie dopasować do kierunku i prędkości płyty podczas zginania, a to urządzenie nadążne jest w pełni automatyczną osią ruchu niezależną od CNC.

Obowiązujące przypadki urządzenia uzupełniającego

Dalsze przeciąganie urządzenia pomaga w zginaniu.W ten sposób można wykorzystać różnorodne, duże i małe partie produkcyjne, duży przedmiot obrabiany, zalety gięcia grubych blach są oczywiste, zmniejszają liczbę personelu pomocniczego do gięcia, zmniejszają pracochłonność, dużą elastyczność, dodatkowy materiał przeciągający może być używany z wieloma giętarkami, koszt inwestycji jest stosunkowo niski.

Specjalne zalety urządzenia uzupełniającego

1. Oszczędzaj pracę

2. Popraw wydajność przetwarzania obrabiarek

3. Urządzenie nadążne i proces gięcia blachy są w pełni zsynchronizowane

4. Można go dopasować do różnych marek i modeli giętarek

5. Niezależny system sterowania, brak konieczności modyfikacji giętarki, brak konieczności pobierania sygnału ze skrzynki elektrycznej giętarki, uniknięcie niepotrzebnych kłopotów

6. Można go w dowolnym momencie przesunąć, aby dopasować go do używanej maszyny do gięcia

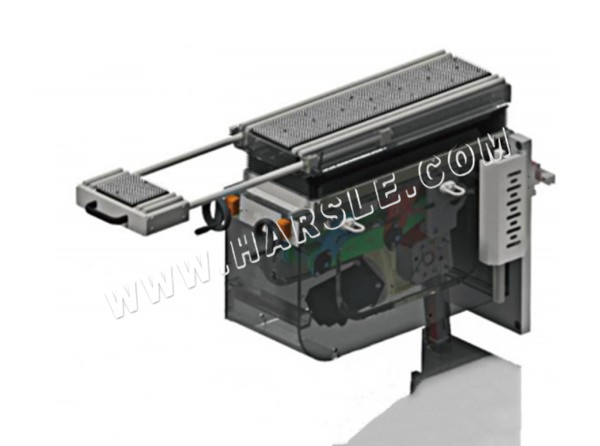

Struktura składu urządzenia uzupełniającego

Wspornik urządzenia nadążnego jest zwykle połączony z prasą krawędziową i obejmuje wspornik, mechanizm wspornika, mechanizm prowadzący, mechanizm napędowy i mechanizm przekładniowy, połączone głównie z giętarką poprzez część wspornika, a resztę mechanizmu prowadzącego, mechanizm napędowy i mechanizm przekładniowy są połączone ze wspornikiem, a następnie mechanizm nośny jest połączony z mechanizmem prowadzącym, a na koniec mechanizm napędowy napędza mechanizm nośny, aby przemieszczał się wzdłuż mechanizmu prowadzącego przez mechanizm przekładniowy.Urządzenie uzupełniające jako całość charakteryzuje się stabilną strukturą, dobrym efektem użytkowania i długą żywotnością.

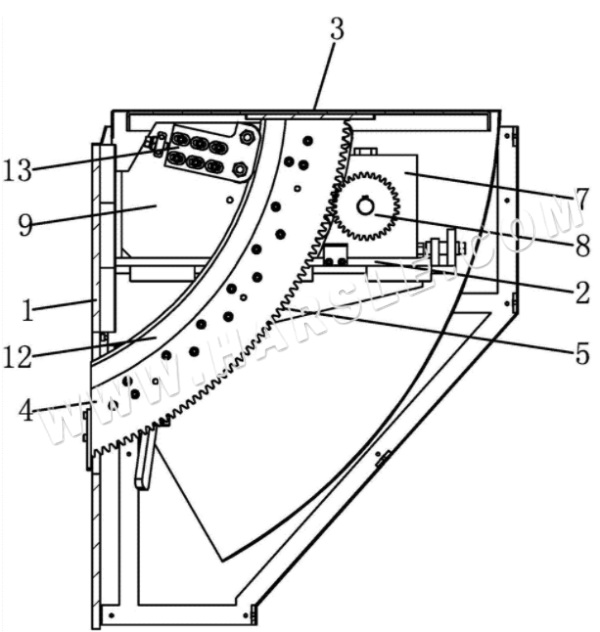

Schemat struktury urządzenia uzupełniającego

Poniższy rysunek przedstawia schemat konstrukcyjny wspornika nadążnego prasy krawędziowej wraz z ramą [1], umieszczonej nad ramą [1] i względem ramy [1] Przesuwny górny suwak formy [2], służący do podnieść obrabiany przedmiot [3] względem ramy [1].Stół podporowy [4] ustawiony w fazie, mechanizm napędowy wprawiający stół podporowy w ruch obrotowy [4] oraz stół podporowy [4] Współpracując z suwakiem formy górnej [2] synchronizujemy działanie i wyginamy obrabiany przedmiot [ 3] do obróbki oraz górny suwak formy [2] i obrabiany przedmiot [3] zbliżone do utworzenia linii środkowej gięcia, która charakteryzuje się tym, że: w skład mechanizmu napędowego wchodzą: drążek napędowy [5], Jeden koniec dźwigni napędowej [5] i jeden koniec stołu podporowego [4] przechodzą przez pierwszy zawias [6].Połączone poprzez rotację faz;Pierwsza tuleja [7], drugi koniec pierwszej tulei [7] i drążek napędowy [5] przechodzą przez drugi wał [8] Ustawienie rotacji faz;Górny koniec pierwszej śruby [9] i stołu nośnego [4] przechodzi przez trzeci zawias [10], połączony jest w układzie fazowym, pierwsza śruba [9] i pierwsza tuleja [7].], aby dopasować;Górny koniec drugiej tulei [11], druga tuleja [11] i drążek napędowy [5].] Podłączony na stałe;Długość drugiej śruby [12], drugiej śruby [12] rozciąga się w kierunku góra-dół, a drugiej śruby [12].W połączeniu z drugą tuleją [11] w mechanizmie napędowym znajduje się także napęd dla drugiej śruby [12].Obrotowy silnik napędowy, silnik napędowy to serwomotor, przy czym serwomotor steruje obrotem drugiej śruby [12] poprzez programowanie, a następnie steruje kątem obrotu stołu podporowego [4] względem ramy [1].
