Zasada działania hydraulicznego zaworu napełniania maszyny

Liczba wyświetleń:71     Autor:Edytuj tę stronę     Wysłany: 2019-11-28      Źródło:Ta strona

Zapytaj

Co to jest hydrauliczny zawór napełniania maszyny?

Zawór napełniania maszyny hydraulicznej to mechanizm kontrolujący przepływ płynu hydraulicznego do układu lub komponentu. Zapewnia prawidłowe napełnienie układu hydraulicznego i jego wydajną pracę. Zawór ten może być sterowany ręcznie lub automatycznie, w zależności od zastosowania i konstrukcji systemu.


Zawór napełniania cieczą maszyny hydraulicznej wykorzystuje sprężynową konstrukcję odcinającą typu tarczowego, która umożliwia szybkie ładowanie i rozładowywanie tłoka pod ciśnieniem. Zawór wypełniony cieczą można również ustawić na ciśnienie wstępnego otwarcia i zapewnia on niezawodne uszczelnienie. Szeroko zakrojone próby na maszynach kuźniczych mogą umożliwić szybkie napełnianie i spuszczanie oleju przez cylindry pras. Przy wysokim ciśnieniu i dużym przepływie może odgrywać rolę rozładunku i unikać wstrząsu rozładowczego. Płynne wypełnienie jest zwykle stosowane jako zawór ssący i tłoczny pomiędzy ciśnieniem hydraulicznym a zbiornikiem paliwa. Gdy prasa na dużą skalę porusza się szybko, cylinder olejowy musi uzupełnić dużą ilość oleju. Zassać olej do zbiornika paliwa; zapobiegać cofaniu się płynu ze zbiornika paliwa podczas powolnego zwiększania ciśnienia. Olej można spuścić z powrotem do zbiornika z cylindra w odwrotnym kierunku. Doskonałe przetwarzanie, precyzyjna wysokość, brak wycieków, dobre utrzymywanie ciśnienia. Dzięki szpuli o zwolnionym tempie może skutecznie redukować poruszający się dźwięk i wibracje. Szeroko stosowany w prasach szybkoobrotowych, prasach, wtryskarkach i innych maszynach.


Zasada działania

Zawór napełniający znajduje zastosowanie w średnich i dużych maszynach hydraulicznych o udźwigu powyżej 100 ton. Prasy te mają duże cylindry olejowe i polegają wyłącznie na pompach olejowych dostarczających olej. Prędkość opadania jest zbyt mała, co wpływa na wydajność produkcji. Dlatego na górze prasy hydraulicznej znajduje się górny zbiornik oleju, a pomiędzy górnym zbiornikiem oleju a górną wnęką cylindra olejowego zainstalowany jest zawór napełniający. Gdy tłok opada, zawór napełniania otwiera się, a olej w górnym zbiorniku jest bezpośrednio uzupełniany do górnej wnęki cylindra. Podczas zwiększania ciśnienia zawór napełniający jest zamknięty i pod ciśnieniem wytwarzana jest przez pompę olejową. Gdy tłok podnosi się, otwiera się zawór napełniania, a olej z górnej wnęki cylindra wraca do górnego zbiornika.


W dużych maszynach hydraulicznych celem jest zwiększenie ilości dostarczanego oleju, tak aby tłok głównego cylindra szybko się obniżał. Montowany pomiędzy górnym zbiornikiem paliwa a cylindrem. Zasada działania: Gdy tłok głównego cylindra jest opuszczony, dopływ oleju do pompy olejowej jest niewielki, a tłok jest obniżony ze względu na swój ciężar, co powoduje, że górna wnęka głównego cylindra znajduje się w stanie próżni. Odsysaj otwór zaworu napełniania i wlej olej z górnego zbiornika do głównego cylindra. Górna wnęka.

Po umieszczeniu tłoka sprężyna zamyka zawór napełniania olejem, a prasa pracuje pod ciśnieniem pompy olejowej. Następnie tłok cofa się do góry, a pompa olejowa dostarcza olej do dolnej wnęki głównego cylindra. Gdy tłok się nie porusza, w dolnej komorze panuje ciśnienie. Mała rurka doprowadza to ciśnienie do zaworu napełniającego, aby otworzyć zawór napełniający. Olej znajdujący się w górnej komorze wraca do górnego zbiornika. Po napełnieniu górnego zbiornika, duża rura odprowadzała nadmiar oleju z powrotem do zbiornika dolnego. Zawór napełniający jest zwykle używany jako zawór ssący i tłoczny pomiędzy cylindrem hydraulicznym a zbiornikiem paliwa. Aby móc szybko przemieszczać się dużymi prasami, konieczne jest zassanie oleju ze zbiornika paliwa do zbiornika paliwa.

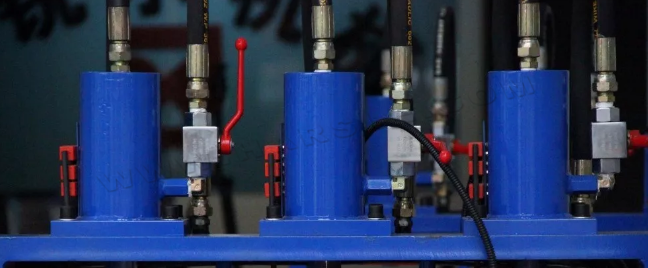

Zasada działania hydraulicznego zaworu napełniania maszyny


Aplikacje

Hydrauliczne zawory napełniające są stosowane w szerokim zakresie zastosowań, w tym:

● Sprzęt budowlany: taki jak koparki i dźwigi.

● Maszyny produkcyjne: w tym prasy i nożyce.

● Systemy samochodowe: Do hamulców hydraulicznych i układu kierowniczego.

● Sprzęt rolniczy: Podobnie jak traktory i kombajny
