Zasada działania i cechy konstrukcyjne walcarki

Zasada działania maszyna do zwijania

Górny wałek symetrycznej walcarki do blach znajduje się w symetrycznym położeniu dwóch dolnych rolek poprzez olej hydrauliczny w cylindrze hydraulicznym działającym na tłok w celu pionowego ruchu podnoszenia, a końcowe koło zębate głównego reduktora napędza koła zębate dwóch dolne rolki zazębiające się w celu ruchu obrotowego, czyli ruchu tocznego, zapewniają moment obrotowy.Płaska metalowa płyta z tworzywa sztucznego giętarki przechodzi pomiędzy trzema walcami roboczymi (dwiema rolkami dolnymi i jedną rolką górną) giętarki.Za pomocą dolnego nacisku górnego walca i obrotu dolnego walca, metalowa płyta przechodzi przez wiele przejść.Ciągłe zginanie (warstwa wewnętrzna jest ściskana i odkształcana, warstwa środkowa pozostaje niezmieniona, a warstwa zewnętrzna jest rozciągana i odkształcana) w celu wytworzenia trwałego odkształcenia plastycznego i zwinięcia się w wymagany cylinder, stożek lub ich część.Wadą tej hydraulicznej giętarki trójwalcowej jest to, że koniec blachy wymaga wstępnego zagięcia za pomocą innego sprzętu.Ta maszyna do walcowania nadaje się do dużych walcarek o grubości większej niż 50 mm.Pod dwoma dolnymi rolkami dodano rząd nieruchomych rolek napinających, aby skrócić rozpiętość między dwiema dolnymi rolkami, poprawiając w ten sposób precyzję walcowanego przedmiotu i ogólną wydajność maszyny.

Charakterystyka konstrukcyjna walcarki

Automatyczny sprzęt podający walcarki składa się głównie z wózka na arkusze, siłownika, mechanizmu przenoszenia arkuszy i mechanizmu pomocniczego.Wózek do arkuszy służy do układania arkuszy przeznaczonych do zwinięcia.Główną funkcją siłownika jest transport talerza przeznaczonego do zwijania na wózku do talerzy na platformę karmienia.Operacja przenoszenia płyt jest stosowana głównie w przypadku prostokątnego manipulatora współrzędnych i urządzenia pobierającego z przyssawką próżniową.W układach automatyki przemysłowej często zachodzi potrzeba podnoszenia i transportu detali, a przyssawki próżniowe są szeroko stosowane jako manipulatory przyssawek.

Metody transmisji manipulatorów współrzędnych kartezjańskich obejmują głównie przekładnię mechaniczną (przekładnia zębatkowa, przekładnia pasowa synchroniczna, przekładnia śrubowa kulowa), liniowa przekładnia silnikowa i przekładnia pneumatyczna.Mechanizm przenoszenia materiału arkuszowego służy głównie do przenoszenia arkusza, który ma być zwinięty, i istnieją wspólne transfery wałków rolkowych i uniwersalne przenoszenie kulek.Główną funkcją mechanizmu pomocniczego jest poprawa precyzji zwijania blachy.Typowe mechanizmy pomocnicze obejmują urządzenie do wyrównywania środka arkusza, urządzenie popychające i urządzenie wykrywające przemieszczenie.

Rama:

Rama walcarki podtrzymuje wszystkie pozostałe elementy i wytrzymuje siły mechaniczne występujące podczas procesu walcowania.Zwykle jest wykonany ze stali o wysokiej wytrzymałości, aby zapewnić stabilność i trwałość.Wytrzymałość ramy określa zdolność maszyny do radzenia sobie z dużymi obciążeniami oraz utrzymywania wyrównania i dokładności.

Rolki:

● Liczba rolek: Maszyny do walcowania można klasyfikować na podstawie liczby rolek, jakie zawierają, zwykle dwie, trzy lub cztery.Każda konfiguracja służy innym celom:

①Maszyny dwuwalcowe: proste gięcie i kształtowanie, używane głównie do tworzenia kształtów cylindrycznych.

②Maszyny trójwalcowe: Większa wszechstronność, zdolne do wykonywania zarówno gięcia symetrycznego, jak i asymetrycznego.Są powszechne w przypadku gięcia blach.

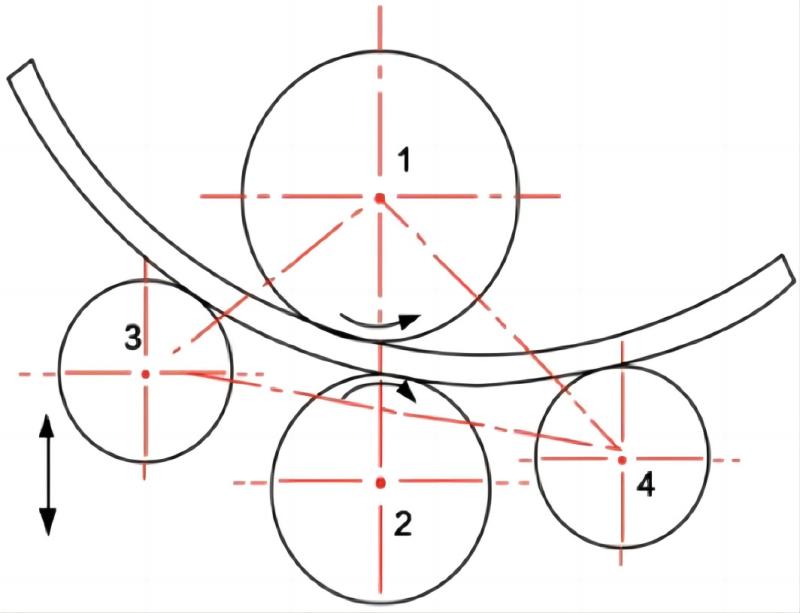

③Maszyny czterowalcowe: zapewniają najlepszą kontrolę precyzyjnego gięcia, umożliwiając łatwiejsze podawanie materiału i możliwość walcowania o mniejszych średnicach.

●Materiał i twardość: Rolki są wykonane z hartowanej stali lub czasami powlekane innymi materiałami, aby zapewnić odporność na zużycie i korozję.

Układ napędowy

Walcarki mogą być napędzane mechanicznie, hydraulicznie lub elektrycznie.Wybór zależy od wymaganej precyzji, prędkości i mocy:

①Napędy mechaniczne są zwykle używane w lżejszych zastosowaniach.

②Napędy hydrauliczne zapewniają większą moc i precyzyjną kontrolę, odpowiednie do ciężkich zastosowań.

③Napędy elektryczne zapewniają wydajność i można je łatwo zautomatyzować.

Mechanizm regulacji

W przypadku maszyn trzy- i czterowalcowych regulacja rolek bocznych i rolki dociskowej ma kluczowe znaczenie dla kontrolowania procesu gięcia i uzyskania pożądanej krzywizny.Regulacje te mogą być ręczne, mechaniczne lub hydrauliczne i wpływają zarówno na łatwość obsługi maszyny, jak i precyzję produktu końcowego.

System sterowania

Nowoczesne maszyny do walcowania zawierają zaawansowane systemy sterowania, w tym komputerowe sterowanie numeryczne (CNC), w celu zwiększenia precyzji, powtarzalności i automatyzacji.Systemy CNC mogą kontrolować ruch rolek, zarządzać prędkością walcowania i dostosowywać pozycje w oparciu o parametry wejściowe.
