Struktury maszyn do cięcia laserowego

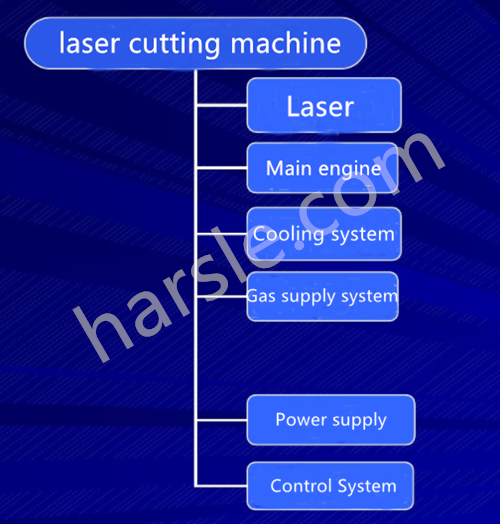

Skład maszyna tnąca laserem:

1.Laser.

2. Ścieżka optyczna i struktura mechaniczna napędzająca i podtrzymująca ścieżkę optyczną nazywane są łącznie silnikiem głównym.

3. Układ chłodzenia.

4. System zasilania gazem.

5. Zasilanie.

6. System sterowania.

Skład maszyny do cięcia laserowego.

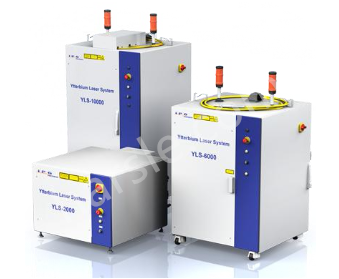

Laser IPG

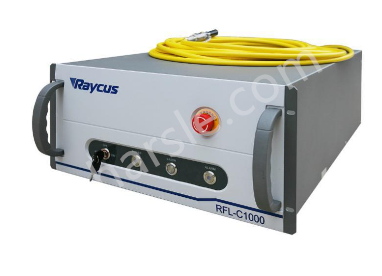

Laser Raycusa

System zasilania gazem:

W tym:

1.Źródło powietrza: powietrze w butlach, sprężone powietrze.

2. Filtruj.

3. Rurociąg.

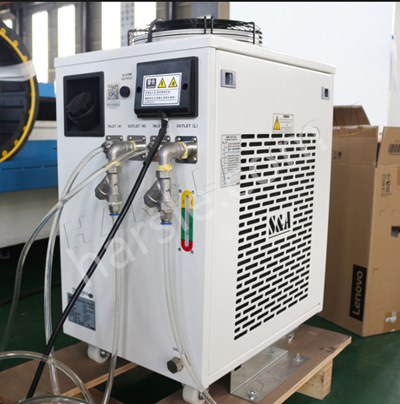

System chłodzenia.

Zasilacz.

1. Stabilność napięcia trójfazowego wynosi ± 5%.

2. Nierównowaga mocy wynosi 2,5%.

System sterowania.

1.Koordynuj cały system.

2. Kontroluj obróbkę laserową.

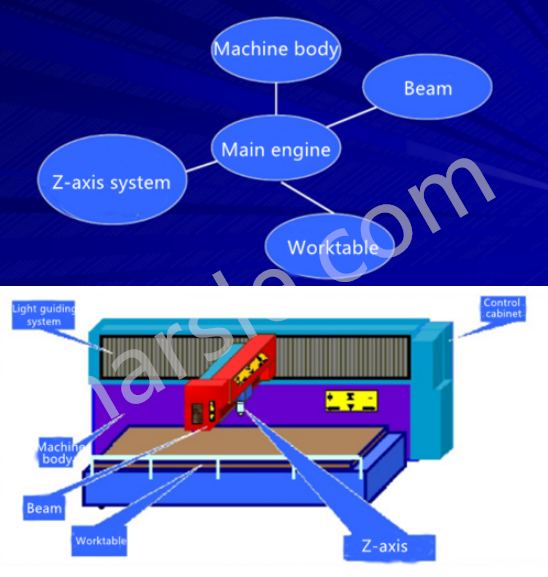

Główna konstrukcja silnika.

Wycinarka laserowa CNC to zintegrowane urządzenie światła, maszyny i energii elektrycznej, które składa się głównie z następujących części.

Korpus maszyny:

Struktura i funkcje:

1. Korpus maszyny jest spawany, ma dobrą sztywność, stabilność i odporność na wstrząsy.

2. Urządzenie ruchu wykorzystuje precyzyjną śrubę kulową, prowadnicę liniową i ekskluzywne urządzenie ostrzegające o śrubie, aby zapewnić dokładność maszyny.

3. Szyna prowadząca maszyny i śruba pociągowa są zamknięte falistą osłoną ochronną, aby zapobiec kurzowi i innym zanieczyszczeniom.

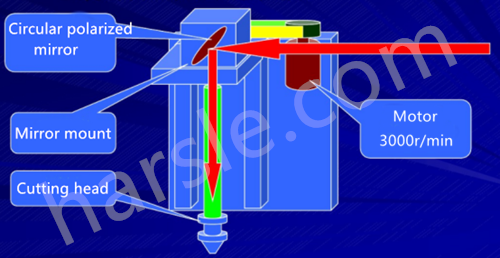

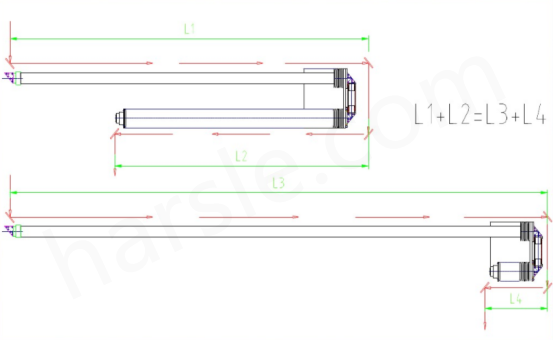

4.Zgodnie z charakterystyką lasera, system kompensacji ścieżki optycznej dobiera się tak, aby zapewnić wysoką jakość cięcia w każdej pozycji, niezależnie od lasera urządzenia.

Struktura i funkcje:

1. Wnętrze belki zostało specjalnie zaprojektowane, aby zapewnić sztywność belki.

2. Przekładnia belkowa (oś Y) wykorzystuje precyzyjną śrubę kulową i prowadnicę liniową oraz wykorzystuje urządzenie ostrzegające o śrubie, aby zapewnić wysoką precyzję maszyny.

3. Koniec belki jest wyposażony w przycisk obsługi, który ułatwia operatorowi wykonanie prostej operacji w dowolnym miejscu, w którym przebiega belka, i może natychmiast zatrzymać maszynę w przypadku wystąpienia sytuacji awaryjnej.

4.W widocznym miejscu belki zamontowany jest znak antykolizyjny.

Oś Z

Większość części mechanicznych osi Z jest wykonana z aluminium, aby zmniejszyć wagę elementu i uzyskać dobre parametry dynamiczne.

Silnik główny - oś Z - głowica tnąca

Głowica tnąca dzieli się na:

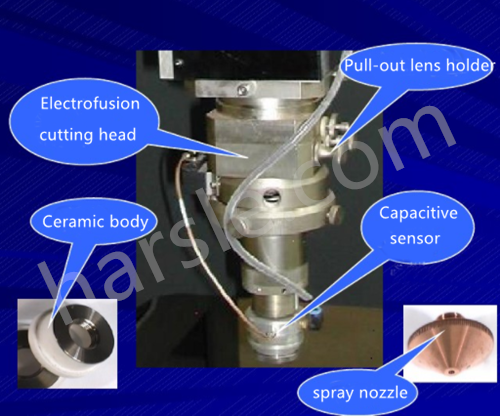

1. Głowica tnąca elektrooporowa

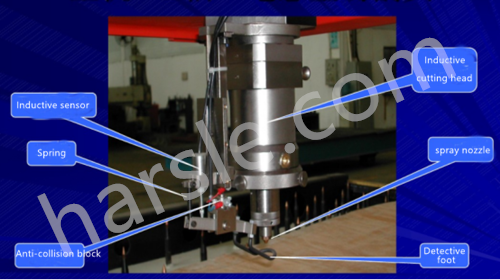

2. Indukcyjna głowica tnąca

Silnik główny - Oś Z - Głowica tnąca elektrooporowa

Silnik główny - Oś Z - Indukcyjna głowica tnąca
