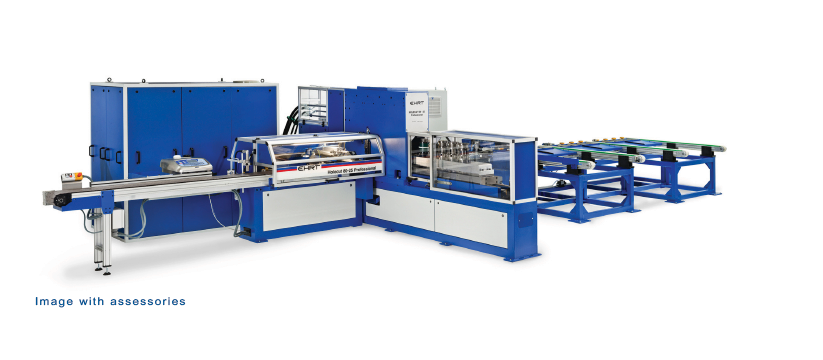

Wykrawarka Professional Line - zalety

Wszystkie wykrawarki z linii Professional posiadają trzy osie sterowane CNC. Są przeznaczone do dużych obciążeń w warunkach przemysłowych. Ekstremalna trwałość i niezrównana prędkość charakteryzują linię Professional.

Nasza najnowsza technologia umożliwia jednoczesne przyspieszanie wszystkich 3 osi z 6 m / s2 i jazdę z prędkością do 60 m / min. Podczas opracowywania nowej maszyny skupiono się na elastyczności i szybkości. Dzięki sile wykrawania do 80 ton nowa, wytrzymała maszyna może wykrawać materiał o grubości do 20 mm / 3/4 \".

Dzięki dużej prędkości tych maszyn mają zdolność do 350 uderzeń na minutę. Jednocześnie można zainstalować do 32 narzędzi do dziurkowania. Obsługa materiału jest zmaksymalizowana dzięki wykorzystaniu tylko jednej wykrawarki.

Trzecia oś CNC zawsze przesuwa cylinder dokładnie nad narzędziem, co ogranicza do minimum zużycie łożysk i narzędzi. Gwarantujemy wielozmianową pracę maszyny.

Jak to działa

Zaprogramuj obrabiany przedmiot, wprowadzając długość pręta surowca, a komputer automatycznie oblicza maksymalną liczbę elementów do wykrawania (na przykład 18 sztuk pręta o średnicy 6000 mm). Po wprowadzeniu żądanej liczby obrabianych elementów pręt jest przesuwany w kierunku ogranicznika. Maszyna działa automatycznie po uruchomieniu procesu produkcyjnego.

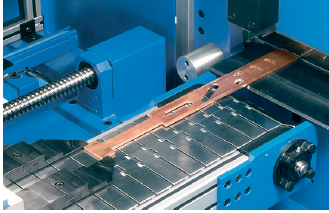

Wszystkie elementy są wysyłane na przenośnik listwowy i spychane bokiem na stół. Złom jest przenoszony na koniec przenośnika. Maszyna pracuje dalej w ten sposób, aż do zaprogramowania lub wybrania nowego przedmiotu obrabianego. Po prostu włóż nowy materiał. W jednym cyklu roboczym można produkować różne elementy, aby zoptymalizować produkcję.

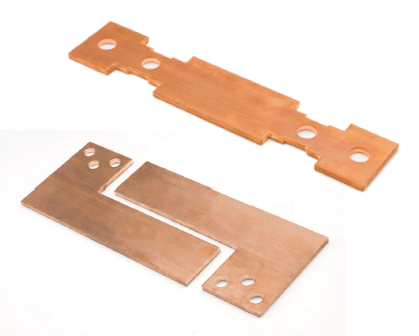

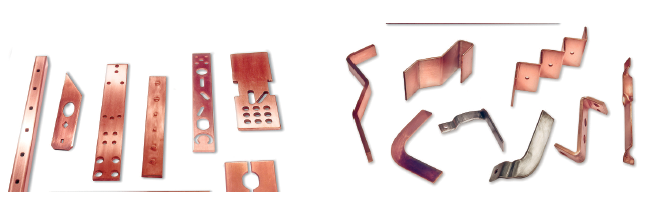

Kawałki pracy

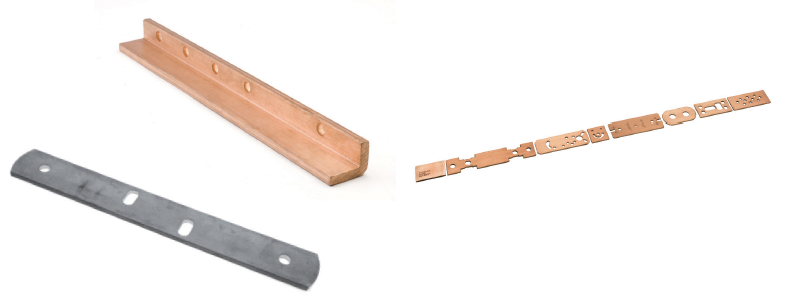

Wykrawarki z linii Professional obrabiają płaskowniki o grubości do 20 mm i szerokości 260 mm, a dzięki szerokiej gamie narzędzi i różnorodności materiałów maszyna idealnie nadaje się do automatyzacji. Dzięki opcjom automatycznego systemu podawania szynę można dziurkować, oznaczać i sortować.

Całkowicie zautomatyzowane oprogramowanie oparte na systemie Windows ułatwia łączenie różnych systemów.

Zaciskanie

Obrabiany przedmiot jest mocowany z boku za pomocą wymiennego chwytaka transportowego. Chwytak przeciąga go przez maszynę wzdłuż osi X, aby uniknąć uszkodzenia obrabianego przedmiotu. Ponadto obrabiany przedmiot jest mocowany z boku na zewnątrz obszaru wykrawania przy każdym skoku wykrawania, co umożliwia również wykrawanie lekko zdeformowanego materiału.

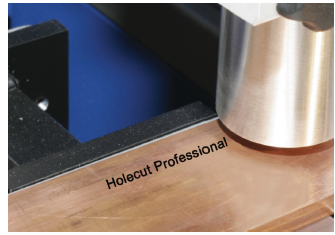

Obszar wykrawania

Ogromną zaletą mocowania bocznego jest to, że nacięcia na prasie są dozwolone na całym obrabianym elemencie łącznie z krawędzią. Eliminuje to ograniczenia tradycyjnych szczęk mocujących.

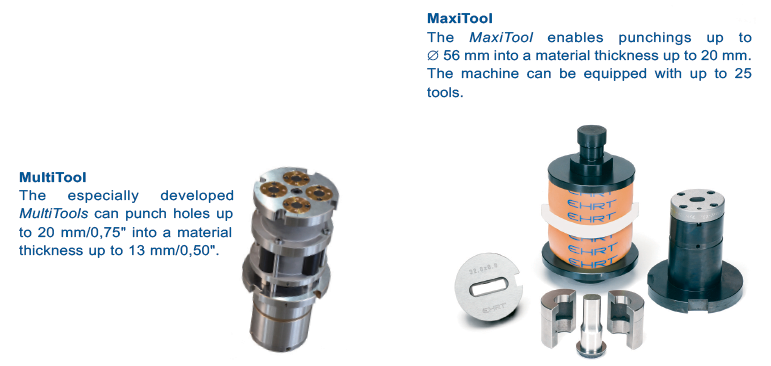

System wymiany narzędzi

Liniowy nośnik narzędzi (oś Y) linii Professional Lines oferuje do ośmiu stacji, które mogą pomieścić do siedmiu narzędzi wykrawających i jedno narzędzie tnące. Wszystkie wykrawarki EHRT są wyposażone w specjalny system wtykowy umożliwiający szybką i łatwą wymianę narzędzi. Nie ma potrzeby niczego skręcać. Stempel i płyta matrycy są automatycznie dopasowywane do siebie. Stemple i matryce można szybko wymieniać, co oznacza krótszy czas przestoju maszyny.

Aby oznaczyć obrabiane elementy

Można zainstalować drukarkę, którą steruje się w sieci za pośrednictwem oprogramowania.

• Przemysłowa drukarka atramentowa etykietuje obrabiane elementy, gdy przechodzą przez maszynę.

• Specjalna stacja graweruje informacje na obrabianych przedmiotach, które są czytelne nawet po pokryciu powierzchni.

• Alternatywnie możesz wydrukować informacje na etykiecie z kodem kreskowym.

Ciągły rozwój

Podczas opracowywania najnowszych dodatków wykrawarek zrealizowano wiele życzeń klientów, a dużą wagę przywiązywano do optymalizacji ergonomii.

Networking

Obsługiwane jest połączenie sieciowe z innymi komputerami i zewnętrznymi stacjami roboczymi. W przypadku połączenia sieciowego z jedną z maszyn do gięcia, osie gięcia są również widoczne i dostępne w celach informacyjnych.

Oprogramowanie do zagnieżdżania

Oprogramowanie do zaginania Punch Pro jest oparte na standardowym oprogramowaniu. Wydłużenie prętów w wyniku procesu gięcia pozwala na maksymalne wykorzystanie potencjału materiału. Obsługa jest bardzo prosta. Wszystkie aplikacje produkcyjne są automatycznie sortowane i optymalizowane w zależności od materiału. Współpracując z w pełni zautomatyzowanymi maszynami będziesz w stanie znacznie zwiększyć swoją produktywność.

Przecinarka z oprogramowaniem do wykrawania

Łatwa obsługa

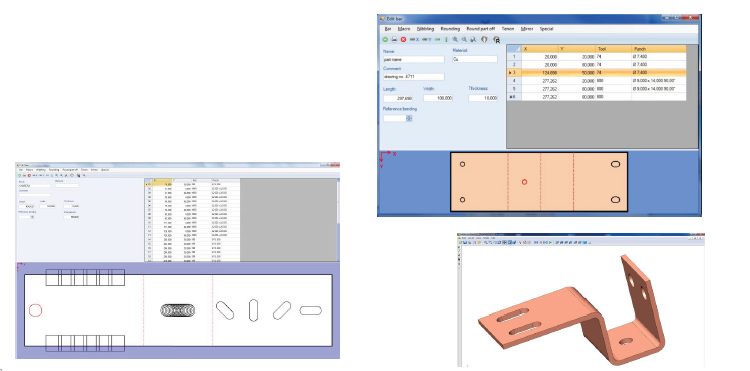

Oprogramowanie Power Cut oparte na systemie Microsoft Windows® jest bardzo łatwe do nauczenia. Umiejętności programowania CNC nie są wymagane. Wszystkie stemple w obrabianym przedmiocie są wyświetlane na ekranie, dzięki czemu można łatwo wykryć błędy programowe. Przy wyborze nowego elementu wyświetlane są wszystkie niezbędne zmiany narzędzi.

Szkolenie dotyczące oprogramowania jest zminimalizowane przez oprogramowanie menudriven. Operatorzy mogą wkrótce samodzielnie programować elementy.

Power Cut skanuje każdy program pod kątem możliwych kolizji przed przesłaniem go do jednostki sterującej.

Eliminuje to większość błędów obsługi. Oprogramowanie może być używane w milimetrach lub calach.

Specjalne programy wykrawania

W celu szybszego programowania obrabianych przedmiotów dostępne są następujące programy dodatkowe:

• Skubanie

• Podzielony okrąg

• Koło otworów

• Nacinanie jednostronne i dwustronne

• Odbicie lustrzane poziome i pionowe

• Fazowanie naroży do 20 mm

• Zaokrąglanie narożników z Rmax = 25 mm (szersze promienie na zamówienie)

• Kopiowanie i modyfikowanie programów

• Cięcie promieniowe z Rmax = 30 mm (szersze promienie na zamówienie)

• Cięcie kątowe

• Tłoczenie

• Pogłębianie

• Wytłaczane guziki

• Tłoczenie cyfr i / lub znaków

• Programowanie makr przez użytkownika

Ciąć

Maszyna jest wyposażona w stację tnącą do oddzielania detali po wykrawaniu w jednym skoku.Jeśli detale mają być wykrawane bez cięcia, tę opcję można wyłączyć.

Przechowywanie programów

Program dla każdego przedmiotu obrabianego można zapisać jako nazwy alfanumeryczne do 24 cyfr. Można przechowywać ponad 200 000 części, które można łatwo zlokalizować za pomocą opcji wyszukiwania i sortowania.

Języki oprogramowania

Niemiecki, angielski, rosyjski, francuski. Inne języki na zamówienie.
