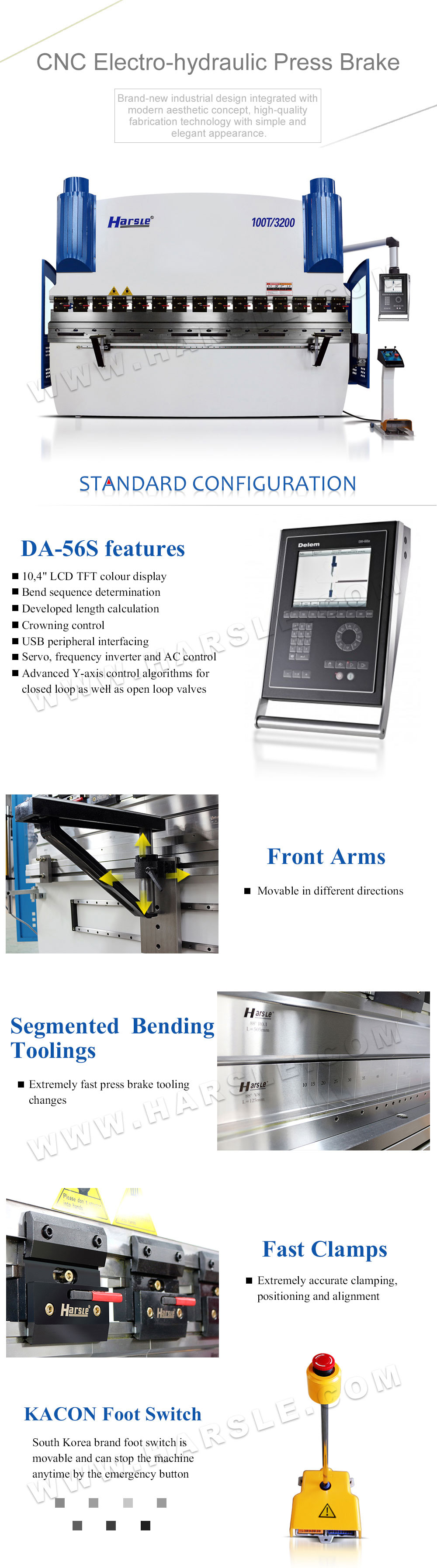

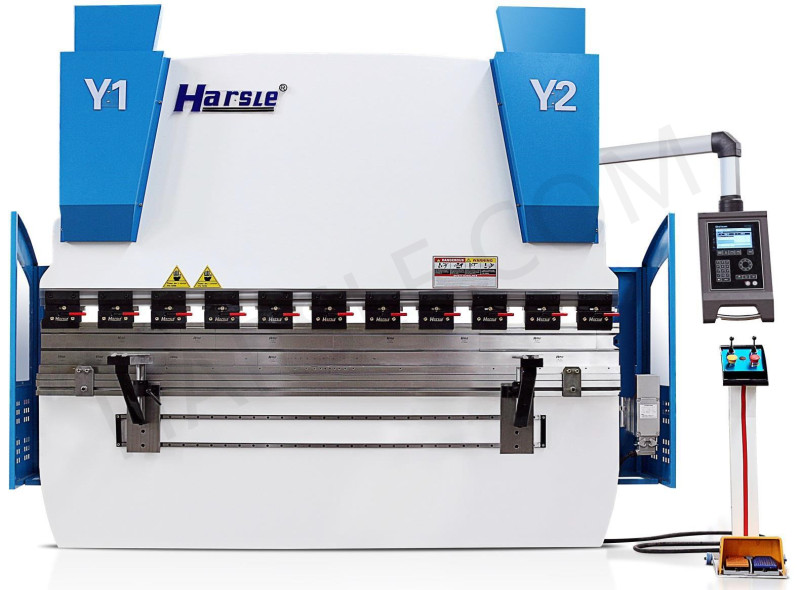

WE67K-100T3200 Naciśnij maszynę hamulcową DA-56, blachy metalowe dla SLA.
●Cała struktura spawanej maszyny osiąga wysoką sztywność; Maszyna została zaprojektowana przez ANSYS Oprogramowanie, które może zapewnić niezawodność i precyzję hamulca prasowego CNC.
● Hamulec prasowy CNC serii WE67K jest przeprojektowany na podstawie preferencji użytkowników w zakresie zwiększenia wydajności i utrzymania kosztów na minimalnym poziomie przy wysokiej dokładności zginania i niskiej konserwacji.
● Wysokiej jakości i powtarzalna dokładność zginania uzyskuje się za pomocą zsynchronizowanych zaworów cylindrów i proporcjonalnych, które pochodzą ze znanej na całym świecie marki Rexroth-Germany.
● Obliczanie kąta zginania i obliczenie pozycji wskaźnika wstecznego można osiągnąć poprzez wprowadzenie metalu Informacje o materiale arkusza, rozmiar arkusza oraz rozmiar uderzenia i matrycy.
●System koronowania może automatycznie współpracować z kontrolerem CNC, aby osiągnąć wyższą dokładność zginania i liniowość. Hydrauliczny układ koronowania i zmotoryzowany jest opcjonalny.
●Miernik wsteczny CNC z kilkoma osiami może dobrze działać z różnymi elementami pracy.
●Wyższa prędkość dół, wyższa prędkość zginania i wyższa prędkość powrotu niż normalny hamulec prasowy.
| Nie. | Przedmiot | Jednostka | 100T/3200 |
| 1 | Siła zginająca | Kn | 1000 |
| 2 | Długość zginania | mm | 3200 |
| 3 | Dystans kolumn | mm | 2700 |
| 4 | Głębokość gardła | mm | 400 |
| 5 | Skok cylindrów (Y1, Y2) | mm | 200 |
| 6 | Wysokość załadunku (światło dzienne) | mm | 420 |
| 7 | Oś Y w dół | mm/s | 180 |
| 8 | Ośnia Y Szybkość powrotu | mm/s | 120 |
| 9 | Szybkość sformułowania osi Y. | mm/s | 4 ~ 15 (regulowany) |
| 10 | Liniowość pracy | mm | 0,3/m |
| 11 | MAX.BACK Distance | mm | 500 |
| 12 | Oś X i prędkość osi R | mm/s | 350 |
| 13 | Oś X i dokładność osi R | mm | ± 0,01 |
| 14 | Przednie przesuwane ramiona | PC | 2 |
| 15 | Dokładność kąta zginania | (') | ≤ ± 18 |
| 16 | Kręgowiec z tyłu wskaźnika | PC | 4 |
| 17 | Głównym silnikiem | KW | 7.5 |
| 18 | Oś sterująca | Y1, Y2, X, R, V (koronowanie) | |
| 19 | System wrządzenia | Koronowanie hydrauliczne | |
| 20 | Wymiar | Długość (mm) | 3500 |
| Szerokość (mm) | 1580 | ||
| Wysokość (mm) | 2400 | ||
| 21 | Waga | kg | 8000 |
