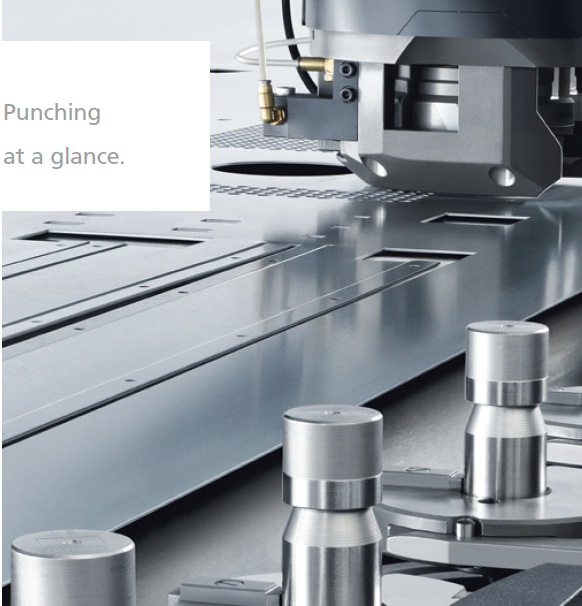

Tłoczenie w skrócie

Wykrawanie to coś więcej niż tylko wykonywanie otworów w blachach. Wykrawanie może tworzyć kontury,tworzyć arkusze i modyfikować powierzchnie. Dziurkowanie pozwala na pełną obróbkęczęści z blachy. Wykrawanie to szybki, wydajny, wydajny i zautomatyzowany procesoferuje ogromny wybór opcji.

1 Wykrawanie jest procesem cięcia: arkusz jest cięty na dwie części jednym pociągnięciem.

2 Podgryzanie obejmuje tworzenie rzędów wielu małych otworów. Rezultatem jest kontur.Praktycznie każdy kształt i rozmiar.

3 Formowanie otwiera nowe wymiary. Różne narzędzia obracają wykrawarkęw wszechstronny talent do gwintowania, wytłaczania i znakowania.

Podstawą tego jest wykrawarka. Wszechstronność dziurkowaniaproces jednak pojawia się tylko dzięki szerokiej gamie narzędzi.

Portfolio narzędzi wykrawających wykracza daleko poza zakresróżne formy dziurkowane w ofercie. Formowanie, gwintowanie, gięcie, tłoczenie, znakowanie,gratowanie, a także obróbka rolkami otwierają wiele możliwych zastosowań.

Oraz wykorzystanie komponentów automatyki do załadunku i rozładunku maszynyoznacza, że ​​możliwa jest nawet produkcja automatyczna.

Pozwól się zafascynować dziurkowaniem!

Zasada wykrawania

Każdy, kto kiedykolwiek dziurkował papier, skorzystał z zasady dziurkowania.Dziurkacz dociska papier od góry do płyty dziurkacza iostatecznie w okrągłym otworze. Powoduje to powstanie okrągłego otworu w papierze. Rundawycięte kawałki papieru są zbierane w pojemniku pod dziurkaczem. Iprzebijanie arkuszy nie różni się. Arkusz jest umieszczony pomiędzy stemplem a matrycą 6.Poncz uderza w dół i zanurza się w kości. Krawędzie stempla i umrzećsą przesunięte równolegle do siebie, więc przecinają arkusz. Z tego powodu wykrawaniejest klasyfikowany jako proces ścinania. Definiuje ścinanie jako dzieleniemateriał z dwiema krawędziami tnącymi poruszającymi się obok siebie.

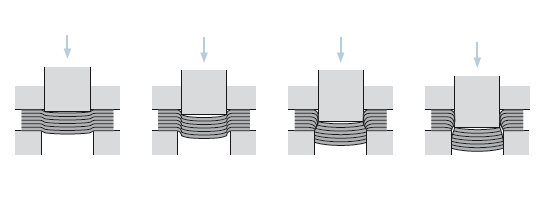

Aby być precyzyjnym, proces przebijania przebiega w czterech fazach. Kiedy ciosdotyka arkusza, przede wszystkim go deformuje. Następnie następuje cięcie. Poziom czegośNaprężenie wytwarzane wewnątrz materiału jest ostatecznie tak duże, że blacha pękakontur cięcia. Wybity kawałek metalu - tak zwane wykrawanieślimak - jest wyrzucany w dół. Poncz uderza ponownie w górę. Powinien to zrobićweź ze sobą arkusz metalu, striptizerka 3 odłączy arkusz od stempla.

Wynik procesu wykrawania nie jest cięciem ciągłym, jak się wydaje w przypadkurobić dziury w papierze. Zamiast tego górna część materiału jest cięta przez nałożenieduża siła 16, naciskając stempel na materiał, powodując dolną częśćmateriał do zerwania.

Tutaj na stosunek cięcia do zerwania wpływa matryca 6, a wybrana jest szczelina 19 do cięciajak również grubość materiału. Proces wykrawania i jego wynik może byćzoptymalizowany na różne sposoby. Na przykład możliwe są również operacje wykrawania za pomocąniezwykle gładka powierzchnia do cięcia 18 lub - coś, co jest ważneludzie pracujący na wykrawarkach 4 - wykorzystujący szczególnie ciche wykrawanie 20.

Głowica wykrawająca

Głowica wykrawająca jest sercem wykrawarki 4. To tutajNiezwykle szybki i precyzyjny ruch w górę iw dółwykrawanie 1 jest produkowane. Głowica wykrawająca składa się z tarana i napęduporusza ramieniem.

Narzędzie do dziurkowania 3 jest zabezpieczone przez adapter narzędzia. Siłownik jest napędzany hydraulicznie lub elektromechanicznie i porusza się w prowadnicy bez zużycia. Tylko zszczególnie długa prowadnica siłownika może również pochłaniać duże siły mimośrodowe 16. Tooferuje korzyści podczas wykonywania obróbki za pomocą narzędzi fazowanych lub krokowoogryzanie 17.

Podczas uderzania baran uderza w arkusz 1400 razy na minutę w trakcieoznaczenie 14 maszyna działa nawet przy 2800 uderzeń na minutę.

Podczas obróbki arkusza 22, sprężone powietrze jest używane do rozpylania mgły olejowej nastempel. Ta warstwa oleju zmniejsza tarcie spowodowane dziurkowaniem między narzędziem 3i materiał, więc zmniejszenie zużycia narzędzi.

Jeśli adapter narzędzia można obrócić w dowolne położenie kątowe, narzędzia będą oferowaćniezwykle elastyczne użycie. Oznacza to nie tylko, że będzie mniej narzędzi, alePonadto mniej narzędzi musi być przygotowanych i skonfigurowanych, a mniej zmian narzędziodbywają się - redukując nieproduktywne czasy przestojów. Korzyści obejmują szybsze iw ten sposób bardziej wydajne wykonanie, ulepszona jakość części 18, zoptymalizowany arkuszukład 22 i opcja przetwarzania bez szkieletu 23.

Zestaw narzędzi

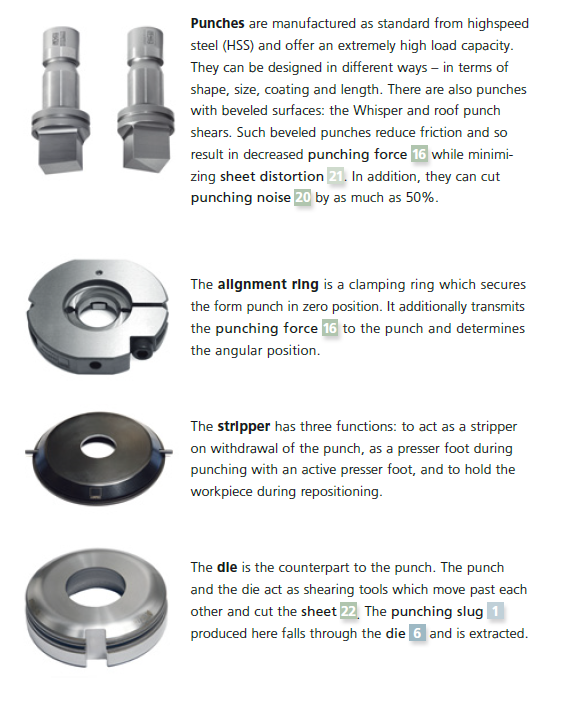

Narzędzie wykrawające składa się z stempla i matrycy 6. Podczas operacji dziurkowania 1cios pogrąża się w kości. Stempel i matryca mają zatem ten sam kształti pasują do siebie jak klucz w otworze na klucz. Różnica między wymiaremstempel i matryca to szczelina tnąca 19.

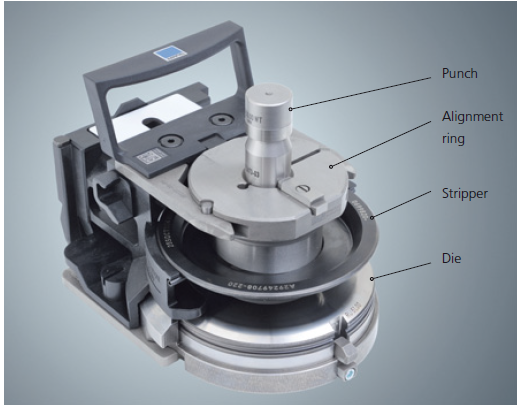

Zestaw narzędzi składa się z narzędzia wykrawającego w połączeniu z pierścieniem wyrównującymi striptizerka.

Górny adapter narzędzia w suwaku głowicy wykrawającej 2 jest przeznaczony do przyjmowaniastempel ze striptizerką i dolny przyrząd łączą matrycę 6. Górna idolny adapter narzędzia jest ustawiony centralnie względem siebie.
