MASZYNA DO PRAS HYDRAULICZNYCH (2)

Duża pojemność siły

Prasy mechaniczne o dużej pojemności są znacznie większe niż ich hydrauliczne odpowiedniki. Kilka pras mechanicznych zostało zbudowanych z siłą 6.000 ton (53.376 mN) lub więcej. Wyższe tony lub bardziej kompaktowekonstrukcja jest praktyczna w prasach hydraulicznych. Prasy hydrauliczne do kucia na zimno są zbudowane do 50 000 ton (445 MN) lub mają większą siłę. Niektóre prasy hydrauliczne mają pojemność siły ponad 150 000 ton (1334 mN).

Rysunek 3 ilustruje, jak dwa tłoki o różnych średnicach dostarczają 75 ton siły (667 kN). Siła wytworzona przez tłok hydrauliczny jest iloczynem powierzchni tłoka razy zastosowanego ciśnienia.

Nie ma ustalonej reguły dotyczącej najlepszego szczytowego ciśnienia roboczego dla projektu prasy. Oczywiście wyższe ciśnienia pozwalają na zastosowanie bardziej zwartych cylindrów i mniejszych objętości płynu. Jednak pompy, zawory, uszczelki i przewody rurowe są bardziej kosztowneponieważ muszą być zaprojektowane do pracy przy wyższym ciśnieniu.

Zalety regulowanej siły

Siła prasy hydraulicznej może być zaprogramowana w taki sam sposób, w jaki ustawione są ruchy prasy. W prostych prasach system zaworu nadmiarowego, który zapewnia ochronę przed przeciążeniem, może również służyć do ustawiania ciśnieniadostosowanie. Umożliwia to ustawienie prasy tak, aby wywierała maksymalną siłę mniejszą niż pojemność prasy.

Zazwyczaj istnieje praktyczna dolna granica, zwykle około 20% pojemności prasy. Przy ekstremalnie niskich procentach siły, zjawisko poślizgu na prowadnicy znane jako naprężenie w pręcie cylindra i uszczelnieniu tłoka może powodować gwałtowne nierównościakcja.

Sterowniki programowalne są cechą wielu nowoczesnych pras hydraulicznych. Prawidłowe ciśnienie wraz z skokiem tłoka i innymi parametrami jest przechowywane w pamięci według numeru zadania i automatycznie ustawiane przez matrycę. Do głębokiego rysowaniaW celu uzyskania najlepszych rezultatów można zmieniać operacje, siłę docisku lub poduszkę hydrauliczną.

Konstrukcja prasy zależy od rodzaju wykonywanej pracy

Rozmiar łóżka, długość skoku, prędkość i tonaż prasy hydraulicznej niekoniecznie są współzależne. Konstrukcja prasy zależy od wymaganej całkowitej siły i wielkości matryc, które mają być użyte.

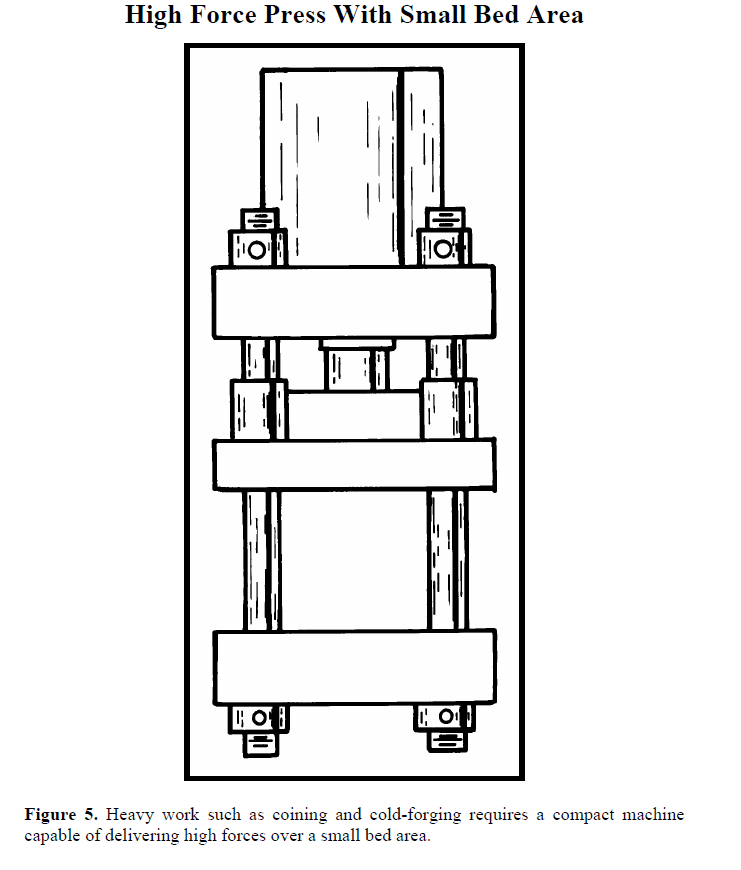

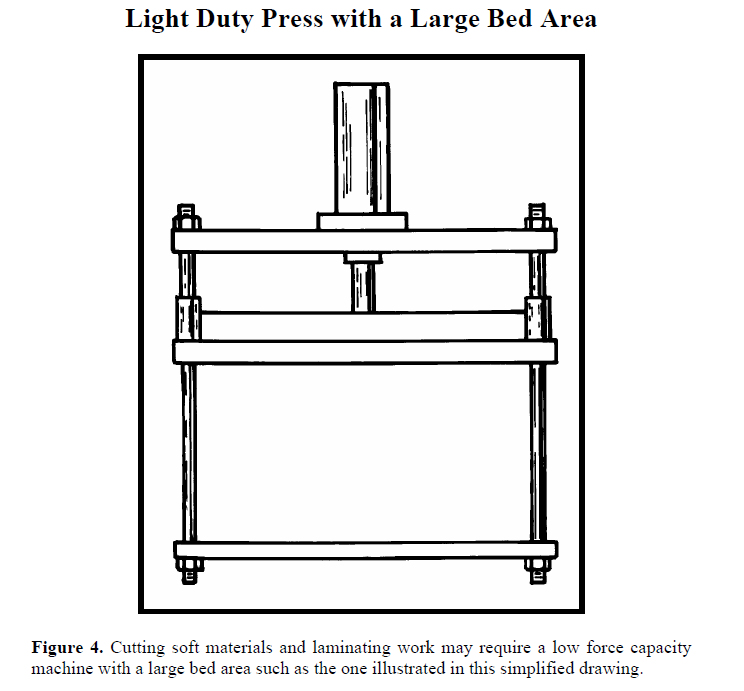

Rysunki 4 i 5 ilustrują, w jaki sposób rozmiar łóżka nie odnosi się bezpośrednio do siły nacisku prasy. Obydwa, jeśli te ilustracje przedstawiają prasy, które wykorzystują drążki kierownicze do prowadzenia tłoka, które są odpowiednie dla prac, które nie wytwarzają bocznych lub bocznychmasa. Prasy hydrauliczne są dostępne w wielu rodzajach konstrukcji, co dotyczy również pras mechanicznych. Przy wyborze prasy hydraulicznej i mechanicznej należy wziąć pod uwagę wiele czynników. Obejmują one długość skoku, rzeczywistąwymagania siły i wymagana szybkość produkcji.

Długie skoki mogą być zaletą

Ponieważ długość skoku może być w pełni regulowana, długie długości skoku zapewniają łatwość konfiguracji i elastyczność zastosowania. Pełny skok może być użyty do otwarcia prasy do montażu matryc. W produkcji, udardługość można ustawić tak krótko, jak to możliwe, aby zapewnić podawanie zapasów i wyrzucanie części przy maksymalizacji szybkości obrysu.

Hydrauliczne prędkości prasy

Większość użytkowników prasy jest przyzwyczajona do opisywania prędkości prasy w kategoriach uderzeń na minutę. Szybkość można łatwo określić za pomocą prasy mechanicznej. Jest to zawsze część specyfikacji maszyny.

Liczba skoków na minutę wykonywanych przez prasę hydrauliczną jest określana przez obliczenie oddzielnego czasu dla każdej fazy suwu tłoka. Najpierw obliczany jest czas szybkiego postępu. Następnie określa się czas prasowania lub skok roboczy.

Jeśli używana jest przerwa, dodawany jest również czas. Na koniec dodaje się czas skoku powrotnego, aby określić całkowity czas cyklu. Czas opóźnienia reakcji zaworu hydraulicznego jest również czynnikiem, który należy uwzględnić dla dokładnego czasu całkowitegoobliczenie.

Czynniki te są obliczane w celu określenia teoretycznych wskaźników produkcji podczas oceny nowego procesu. W przypadku zadań, które są w pracy, wystarczy zmierzyć szybkość cyklu za pomocą stopera.

Większość pras hydraulicznych nie jest uważana za maszyny o dużej prędkości. W trybie automatycznym prasy hydrauliczne pracują w zakresie od 20 do 100 skoków na minutę lub więcej. Prędkości te są zwykle wystarczające do pracy ręcznej. Thewynikające z tego szybkości produkcji są porównywalne z mechanicznymi prasami OBI i OBS stosowanymi w aplikacjach jednosuwowych. Tutaj nie ma dodatkowego zużycia sprzęgła i hamulca do rozważenia w przypadku maszyny hydraulicznej.

Wymogi siły

Przy wyborze prasy mechanicznej lub hydraulicznej do danego zastosowania należy wziąć pod uwagę wiele elementów. Siła wymagana do wykonania tego samego zadania jest równa dla każdego typu prasy. Stosowane są te same wzory konstrukcyjne.

Zawsze istnieje możliwość, że istniejąca praca obsługiwana w prasie mechanicznej wymaga od 20 do 30% większej siły niż znamionowa moc maszyny. Problem przeciążenia może pozostać niezauważony, chociaż spowoduje to nadmierne zużycie maszyny. Jeślizadanie jest umieszczane w prasie hydraulicznej o tej samej pojemności znamionowej, nie będzie wystarczającej siły do ​​wykonania zadania. Zawsze dokonuj dokładnego określenia prawdziwych sił operacyjnych, aby uniknąć tego problemu.
