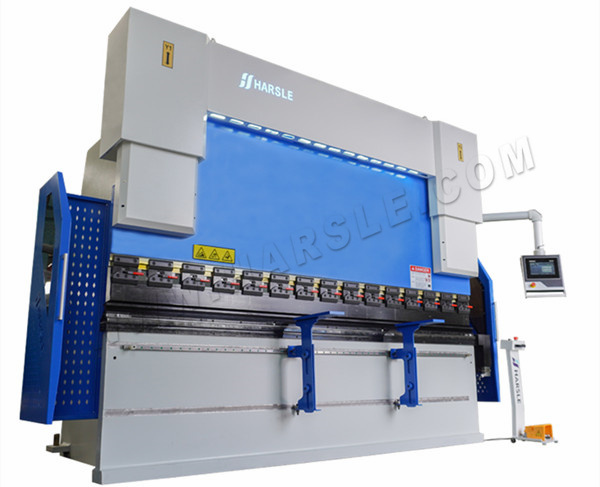

CNC naciśnij hamulec jest typem maszyny przemysłowej wykorzystującej gięcie i formowanie blachy.Termin 'CNC' oznacza 'Computer Numerical Control', co oznacza, że maszyną steruje program komputerowy, który kieruje ruchem prasy krawędziowej.
Sama prasa krawędziowa składa się z płaskiego stołu, zwanego łożem, oraz ruchomego suwaka, który służy do wywierania nacisku na blachę.Siłownik jest sterowany przez układ hydrauliczny, który pozwala mu poruszać się w górę iw dół z dużą precyzją.
Proces gięcia blachy na prasie krawędziowej obejmuje kilka etapów, które są kontrolowane przez program CNC.Kroki te obejmują:

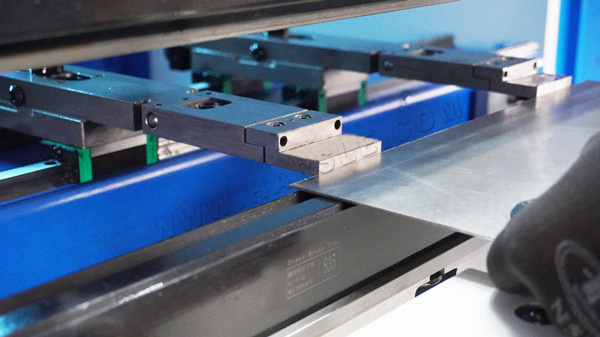

Pierwszym krokiem w tym procesie jest załadowanie blachy na łoże prasy krawędziowej.Arkusz jest zwykle utrzymywany na miejscu za pomocą zacisków lub innych urządzeń mechanicznych, które zapobiegają jego przesuwaniu się podczas procesu gięcia.

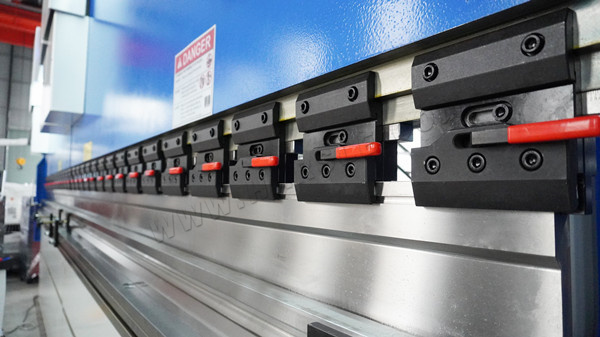

Kolejnym krokiem jest dobranie odpowiedniego oprzyrządowania do pracy.Oprzyrządowanie do prasy krawędziowej ma różne kształty i rozmiary i jest przeznaczone do gięcia blachy w określony sposób.Oprzyrządowanie jest montowane na suwaku prasy krawędziowej i jest wybierane na podstawie grubości i materiału używanej blachy.
Wybierając oprzyrządowanie do prasy krawędziowej, należy wziąć pod uwagę kilka czynników.Oto niektóre z najważniejszych:
● Materiał: Rodzaj materiału, który będziesz gięł, jest kluczowym czynnikiem przy wyborze odpowiedniego oprzyrządowania.Różne materiały wymagają różnych rodzajów narzędzi, ponieważ niektóre materiały są bardziej podatne na pękanie lub sprężynowanie niż inne.
● Grubość: Grubość materiału to kolejny kluczowy czynnik, który należy wziąć pod uwagę.Im grubszy materiał, tym większy tonaż będzie potrzebny do jego zgięcia i tym większe będzie potrzebne oprzyrządowanie.
● Promień gięcia: Promień gięcia wymagany dla danego zastosowania będzie miał również wpływ na rodzaj potrzebnego oprzyrządowania.Jeśli promień jest zbyt mały, będziesz potrzebować specjalistycznego oprzyrządowania przeznaczonego do ciasnych zakrętów.
● Wielkość produkcji: Ilość części, które musisz wyprodukować, będzie również odgrywać rolę w doborze oprzyrządowania.Do produkcji wielkoseryjnej możesz potrzebować oprzyrządowania, które wytrzyma większe zużycie.
● Zgodność oprzyrządowania: Ważne jest, aby upewnić się, że wybrane oprzyrządowanie jest kompatybilne z prasą krawędziową.Nie wszystkie narzędzia są uniwersalne, a niektóre mogą współpracować tylko z niektórymi maszynami.
● Koszt: Koszty oprzyrządowania mogą się znacznie różnić w zależności od rodzaju i jakości oprzyrządowania.Wybierając narzędzia, weź pod uwagę swój budżet, ale pamiętaj, że inwestowanie w narzędzia wyższej jakości może skutkować większą precyzją i dłuższą żywotnością narzędzia.
Biorąc pod uwagę te czynniki, możesz wybrać odpowiednie oprzyrządowanie do prasy krawędziowej do konkretnego zastosowania, które zapewni dokładne i wydajne gięcie, maksymalizując jednocześnie żywotność sprzętu.

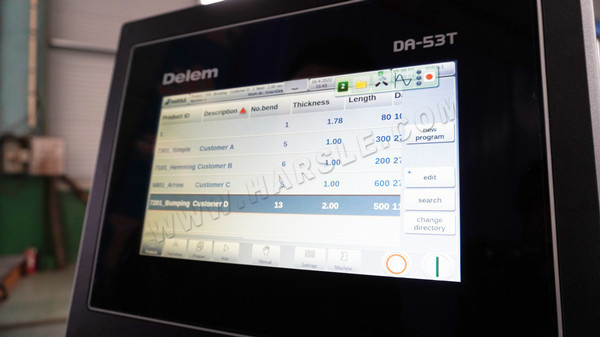

Gdy oprzyrządowanie jest na miejscu, program CNC służy do ustawienia żądanego kąta gięcia.Odbywa się to poprzez wprowadzenie kąta do programu, który następnie mówi prasie krawędziowej, jak daleko przesunąć suwak, aby osiągnąć żądany kąt.
Kąt zgięcia odnosi się do kąta między dwoma sąsiednimi segmentami wygiętego przedmiotu lub materiału.Proces ustawiania kąta gięcia polega na wygięciu materiału do określonego stopnia lub kąta.
Konkretne kroki ustawiania kąta gięcia zależą od giętego materiału i używanych narzędzi.Oto kilka ogólnych wskazówek:
● Określ żądany kąt zgięcia: Pierwszym krokiem w ustawianiu kąta zgięcia jest określenie żądanego kąta.Można to zrobić, konsultując się ze specyfikacjami lub planami projektu lub używając kątomierza lub kątomierza do pomiaru potrzebnego kąta.
● Przygotuj materiał: Gięty materiał powinien być czysty i wolny od zanieczyszczeń.W razie potrzeby może być konieczne wyżarzanie lub podgrzewanie, aby było bardziej giętkie.
● Zabezpiecz materiał: Materiał powinien być solidnie zamocowany lub przytrzymany, aby zapobiec ześlizgiwaniu się lub przesuwaniu podczas procesu gięcia.
● Zginanie materiału: Materiał można zginać za pomocą różnych narzędzi, w tym prasy krawędziowej, giętarki lub ręcznego narzędzia do gięcia.Materiał należy giąć powoli i ostrożnie, aby uzyskać żądany kąt, nie powodując uszkodzeń ani deformacji.

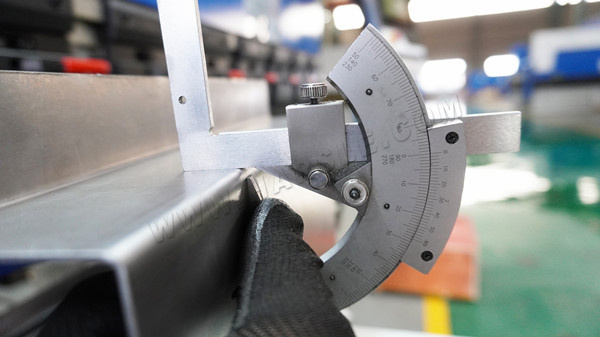

● Sprawdź kąt: Po zgięciu materiału należy sprawdzić, czy kąt zgięcia jest prawidłowy.Można to zrobić za pomocą kątomierza lub kątomierza.
Jeśli kąt zgięcia nie jest prawidłowy, może być konieczne powtórzenie procesu lub dostosowanie narzędzia lub procesu gięcia.

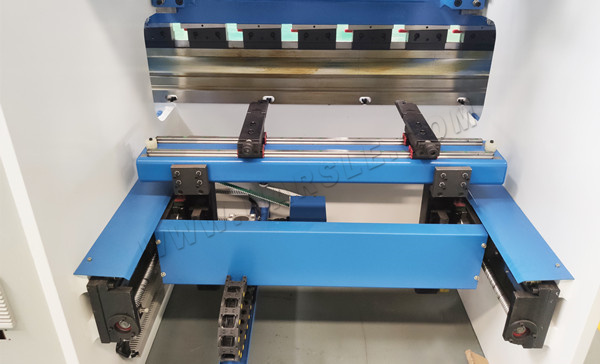

Tylny zderzak jest urządzeniem mechanicznym, które pomaga prawidłowo ustawić blachę dla każdego zagięcia.Tylny zderzak jest również kontrolowany przez program CNC, który mówi mu, gdzie umieścić blachę dla każdego zagięcia.

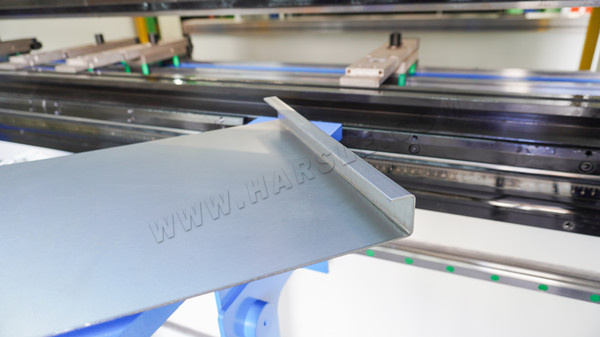

Gdy wszystko jest ustawione, prasa krawędziowa jest gotowa do wykonania gięcia.Operator inicjuje gięcie, uruchamiając układ hydrauliczny, co powoduje ruch suwaka w dół i wywieranie nacisku na blachę.Blacha jest następnie wyginana pod żądanym kątem przy użyciu oprzyrządowania wybranego w kroku 2.
Po zakończeniu gięcia operator rozładowuje blachę z prasy krawędziowej.Arkusz można następnie przenieść do następnej operacji lub można go wykończyć i wysłać do klienta.
