Eliminacji odpadów informacje na prasie krawędziowej

ENGINEERING Ściągawka

Dobrze zorganizowana prasa dział hamulec może być coś z piękna. Można zobaczyć wyraźnie oznakowane stemple i matryce toczenia wozów, arkusze pracy z dobrze udokumentowanymi procedurami-Setup prac. Ale wtedy widać operator hamulec patrzącuważnie na CNC. On się zmienia program, w tym sekwencji gięcia i może nawet oprzyrządowania. Co się dzieje?

Gięcie jest najbardziej złożoną operacją w produkcji metali i dobra komunikacja jest absolutnie kluczowy. W tym przypadku, podobnie jak w wielu innych, inżynierowie i operatorzy prawdopodobnie nie dyskutować jak mogliby mieć, zanim rozpoczęła pracędo produkcji.

Pod wieloma względami, lean manufacturing jest o przepływie. Obejmuje to części sfabrykowane, a także informacje na temat tych części. Przy zginaniu w szczególności efektywny przepływ część nie może się zdarzyć bez sprawnego przepływu informacji.

Podstawy Pierwszy

Posiadanie ściągawki może zrobić wiele dobrego w dziale prasowym hamulca, programowanie, a zwłaszcza inżynierii. Jeśli inżynier wie, jakie oprzyrządowanie biblioteka sklepie mogą i nie mogą produkować, on lub ona może zapobiec ogromnej liczbyod głowy w dół drogi.

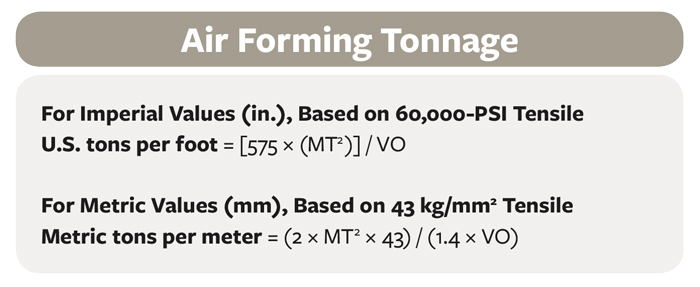

Co powinno być na tej ściągawki arkusza zależy od sklepu i asortymentu produktów. Ogólnie rzecz biorąc, należy opisać podstawy tonażu tworzących w celu zapewnienia pracy może być zgięty bezpiecznie ze sklepem w dostępnych narzędzi i sprzętu.

To również należy opisać podstawy uprawnień zginać, wyginać, odliczeń i pustych rozmiarach i jak zmienia promień gięcia wewnątrz wpływa na wszystkie trzy. Należy zwrócić uwagę, czy hamulce są bottoming lub zginanie powietrze. Większość nowoczesnych operacjiair-bend, więc jeśli sklep jest nadal opierając się na starych wykresów opracowanych około bottoming operatorzy w dziale hamulca będzie kontynuować walkę, często po prostu „co działa” najlepiej jak potrafią.

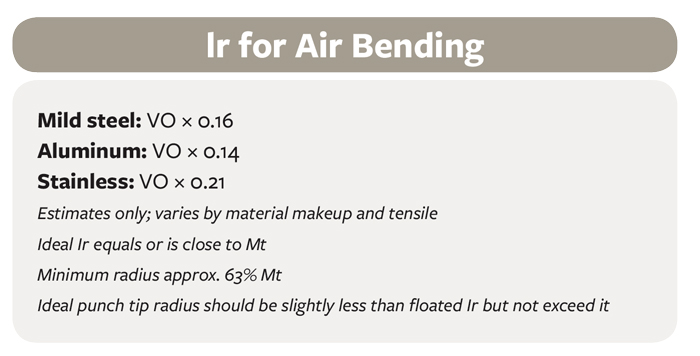

W powietrzu na zginanie (lub powietrze tworzące) matryca szerokość określa promień zgięcia, a nie wewnątrz końcówki stempla. W 60 KSI stali węglowej, promień powietrznych tworzy w przybliżeniu 16 procent matrycy otworu. Że odsetek staje się większy lub mniejszyw zależności od materiału i jego wytrzymałości na rozciąganie.

W większości przypadków najbardziej stabilny promień wewnętrzny łuk powinien być równy lub bardzo zbliżona do grubości materiału. Idealnie, promienia końcówki stempel powinien być blisko, ale nie większa niż, naturalnie płynął promieniu wewnątrz. Jeśli końcówki stemplajest większy niż promień zgięcia do środka, następnie zagięcie obejmie nowy, większy promień końcówki stempla, który z kolei będzie zmienić swoje obliczenia zakrętu.

Do dokładnych obliczeń Bend, promień powietrza wygięte nie mogą być mniejsze niż pewna wartość procentowa grubości materiału-zwykle około 63 procent (chociaż są bardziej dokładnie sposoby obliczania tego). Mniej niż to, a zagięciezagniecenia i zakręty ostre. Jeśli masz rysunek, który apeluje o promieniu mniejszym niż wewnątrz ostry, a jeśli użyć tego malutki promień gięcia w swoich obliczeniach, będziesz tworzyć niedokładności przy zginaniu, że operatorzy będą musieli radzić sobie.

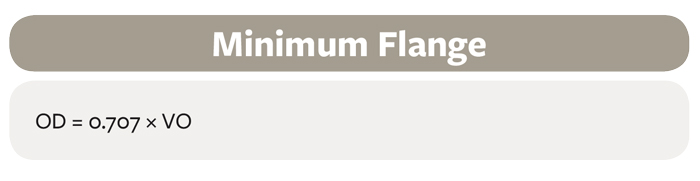

Arkusz oszustwo również powinny zawierać minimum długości kołnierzy, który zwykle nie może być mniejsza niż 70 procent standardowej szerokości matrycy. Idealnie, inżynier powinien spojrzeć na kołnierz na rysunku odnoszą się do biblioteki narzędziowej, a wiem, czybędzie pracować z maszynami i narzędzia Wykonawca ma na podłodze.

ENGINEERING Ściągawka

Jeżeli operator jest zmuszony do zmiany matrycy, aby pomieścić krótki kołnierz, odliczenie zakręt zmieni i nie będzie dodatkowy czas instalacji lub, co gorsza, dodatkowa konfiguracja.

Otwory i wycięcia muszą być uwzględniane również. Wygina się w pobliżu otworów lub innych wycięć powodować zniekształcenia, więc jeśli projekt ma linię gięcia na lub bardzo blisko otworu, można napotkasz problemy. Tutaj specjalnego oprzyrządowania, jak skrzydłami obrotowymi matrycamiże przedmiot obrabiany całym zakręcie, może pomóc. Ponownie, inżynier będzie wiedzieć, czy sklep miał kością obrotową, ponieważ musiałby listę dostępnych narzędzi na rękę.

Miał również znać oprzyrządowania wysokości zamknięte i jak wpływają one na linii zgięcia dostępu, takich jak głębokie zakręty pudełko z kołnierzami obie strony. Inżynier może porozmawiać z programatorem lub innych osób w celu omówienia możliwości kształtowania, można go za pomocą wysięgnikstemple, stemple okienne, stempel z rogami, czy cokolwiek innego. Ale ściągawki mógłby przynajmniej sformułować ogólnych wytycznych; jeśli część ma wymiary kołnierzy poza te granice, inżynier może mówić do programatora w celu omówieniaopcje.

Wreszcie, trzeba wytyczne tolerancji. Arkusz oszustwo powinna zawierać co uzna za sklepowe być rozsądny liniowe i kątowe tolerancje, to znaczy te, które mogą być spełnione w każdej prawidłowo skonfigurować maszynę w sklepie. Grubość materiałumogą różnić się od partii do partii, a dla sprawnego funkcjonowania tolerancje określone powinien wziąć to pod uwagę zróżnicowanie grubości.

Do prac precyzyjnych, pozornie niewielka różnica w grubości może śnieżki do głównych bóle w przedniej części prasy krawędziowej. Ale nie potrzeba pracy, aby być tak dokładne? Czy tolerancje muszą być tak mocno? Idealnie, inżynierowie powinni zapytaćTe pytania z get-go.

To prawda, że ​​nowy prasy krawędziowej z nowoczesnymi stempli i matryc może posiadać kilka imponująco niskiej tolerancji, ale trzeba jeszcze wziąć to pod uwagę zmienność materiału. Radzenia sobie z tym zwiększa koszty i sprawia, że ​​życie w prasie krawędziowejDział trudniejsze. Jeśli część nie musi być toleranced tak mocno, dlaczego go określić?

Prototypowania Versus Produkcji

Z punktu widzenia przepustowości, ostatnią rzeczą, ołów prasy krawędziowej lub przełożony chce jest dla operatora, aby otrzymać nową pracę, złom pisemny program i rozpocząć zastanawiające razem kompleksową instalację od podstaw. Hamulce potrwaćprogram; utworzenie kompleksu wystawiona zginania sekwencję (seria stempli i matryc obok siebie), może się nawet dłużej.

Ponadto, jest to bardzo trudne dla jednej osoby do rozpoczęcia opracowywania takiej konfiguracji, a następnie jeszcze jedną osobę skończyć. Opracowanie złożonej konfiguracji wymaga skomplikowanych procesów myślowych, a każdy operator myśli inaczej. Jeżeli operatorNie można zakończyć opracowanie nowej konfiguracji, następną osobę (powiedzmy, na następnej zmiany) będzie prawdopodobnie tylko zacząć od nowa.

Nawet w trybie offline bend symulacje nie są doskonałe. Mogą tworzyć jakieś niezwykle skomplikowane sekwencje etapie gięcia w krótkim czasie, co jest fantastyczne dla operatora, który chce, aby to wszystko zrobić w jednym ustawieniu. Ale ponieważ te sekwencje majątak wiele ruchomych części, regulacje muszą jeszcze zdarzyć.

W ubogiej prasy krawędziowej, te regulacje powinny się zdarzyć w prototypowania (technicznie bardziej „wyzwanie tryout pracy” lub „obszar” przedprodukcyjnej niż prawdziwej pracy prototypowania, ale masz pomysł). Oczywiście, wiele małych sklepówprawdopodobnie nie może sobie pozwolić, aby poświęcić maszyn do nowych miejsc pracy, ale jeżeli Wykonawca rośnie na tyle duże, tworząc osobny dział dla prototypowania, jeden mecz, nonrepeat pracy łoobjętościowym mogą ogromna sensu.

ENGINEERING Ściągawka

Jeśli dział przedprodukcyjnych nie jest możliwe, spróbuj sylwetkę nowego, wyzwanie pracy w planowaniu pojemności. Poświęcić czas, który nie pocięte na swojej regularnej produkcji. W ten sposób tych trudnych miejsc pracy nie będzie bump-on-a-log,kradzież zdolność gięcia od prostszej pracy gięcia, które mogłyby płynąć aż do następnej operacji.

Taka struktura idealnie sprzyjałaby dobrą komunikację pomiędzy Spółką operatorów, programistów i inżynierów. Proste programy obróbki prawdopodobnie nie muszą być omawiane i dyskutowane, oczywiście. Ale kiedy programista rozwijaTrudno Program nieaktywny, może on rozmawiać z operatorami, którzy zostaną uruchomione część i wysłuchać ich opinii. W ten sposób, każdy jedzie w kierunku wspólnego przeznaczenia: na pierwszą część zagięta być dobrym częścią. Jasne, że toNie zawsze jest to możliwe, ale to na pewno godny cel.

Duma i produkcyjnych

Nie jest tajemnicą, że operatorzy dostosować programy. Czasami jest to absolutnie konieczne; arkusz instalacyjny może określić nieprawidłowy narzędzia, promień, który jest niemożliwy do wytworzenia, lub konfigurację sekwencji i narzędzia zakręt, który powoduje kolizji.

Łapania takich problemów w produkcji jest nieco podobne reaktywne konserwacji. Podobnie jak maszyny złamać niespodziewanie źle określone zadania czasami przemknąć. Znowu te zadania nie powinna związać się produkcji, ale zamiast być wyciągnięta zHarmonogram i przeniósł się do bardziej dogodnym czasie (jak po lub między zmianami) -lub, idealnie, tylko przeniósł się do działu przedprodukcyjnej.

Czasami operator wprowadza zmiany z innych powodów. To może być dostosowane do osobistych preferencji, a to powoduje wyświetlenie mętnej obszaru. Jeśli jesteś operatorem wysoce wykwalifikowanych, może czujesz, że Twoje preferencje są naprawdę najlepsze praktyki orazzmiany są pozwalając części być utworzone szybciej i bardziej konsekwentnie dla wszystkich w sklepie.

Jeśli jesteś osoba nadzorująca lub prasy krawędziowej ołów, można zobaczyć sytuację zupełnie inaczej. Jeśli każdy jest szczypanie programów, operacja nie jest wydajny. Zbyt często hamulce siedzieć bezczynnie jak operatorzy debatować programów i ustawień oprzyrządowaniaz ich opiekunów. Program zmienia się podczas produkcji dodatku jeszcze innej zmiennej w już bardzo zmiennej sytuacji. Operator na jednej zmianie może czuć jego sposób jest najlepszy i zmienić program, podczas gdy operator na inną zmianęmoże nie czuć się w ten sam sposób i zmienić go z powrotem.

Operatorzy hamulcowe w sklepach pracy może działać setki różnych części, co sprawia, że ​​zmiany w programie jeszcze bardziej chaotyczne. Rozważmy operator, który chce zmienić program dla pewnej pracy. Nadzorca zatwierdza, dokumentuje zmiany itworzy nowy standard pracy dla tego zadania. Gdy zadanie pojawia się ponownie sześć miesięcy później, ten sam operator chce ponownie zmienić program. Wygląda supervisor w swojej ewidencji i odkrywa, że ​​operator teraz zmieniłProgram do dokładnie tego, co było wcześniej.

Dla części w produkcji, operator naprawdę nigdy nie powinny zmienić program. Po tym wszystkim, zmiany programów na maszynie neguje cały punkt przygotowywanie programów z wyprzedzeniem.

Mimo to, dlaczego operatorzy chcą wprowadzić te zmiany? Aby znaleźć odpowiedź, postawić się w buty operatorów. Pomyśl o tym, dlaczego najlepsi operatorzy zainteresował się w prasie w pierwszej kolejności. To jeden z najbardziej złożonychoperacje w produkcji metali i dobre operatorzy żerują na tej złożoności. Niektórzy mogą zobaczyć pusty złóż w głowie, a oni skakać na szansę, aby zmienić kolejność zginania lub konfiguracji oprzyrządowania do porozumienia, że ​​w ichopinia przynajmniej jest lepiej.

Cieszą zastanawiające razem setup dobry. W rzeczywistości, jest to najlepsza część swojego dnia. Nie stać operatorów pras krawędziowych podciągnąć programu, narzędzia obciążenia i uruchomić część po części po części, przez cały dzień, każdego dnia.

ENGINEERING Ściągawka

Duma w ich pracy pochodzi z rozwiązywania problemów na prasie krawędziowej. najlepszy dzień wykwalifikowanego operatora dzieje, gdy on lub ona zajmuje co szef mówi, że jest niemożliwe zadanie i, na przekór wszystkiemu, sprawia, że ​​jest to możliwe. (I bądźmy szczerzy,udowadniając złym szefem jest dodatkową korzyścią.) To pióro w czapce operatora. On jest dumny, a jego szef jest dumny. Za każdym razem, gdy operator rozwiązuje trudny problem, staje się lepszy operator prasy krawędziowej.

Ale w zarządzaniu produkcją, bóle głowy nastąpić. Oczywiście, operator dokonał niemożliwego możliwym, ale w ten sposób, że po prostu się cztery lub pięć innych miejsc pracy późno.

Wykwalifikowani operatorzy żerują na różnych, a większość niestandardowych fabricators mają dużo, aby dać im. Ale to odmiana potrzebuje struktury. Klienci nie płacą na czas operatorzy spędzają składając razem karkołomnej hamulca; płacą za jakośćCzęści dostarczane na czas.

Fabricators bezwzględnie potrzebują tych ekspertów technicznych, którzy mogą spojrzeć na części lub konfiguracji arkusza blachy i opracowania lepszego sposobu. To gdzie wyznaczające obszar przedprodukcyjnych może pomóc. A nawet jeśli nie jest dział przedprodukcyjnychpraktyczne, zmyślonych można jeszcze zaplanować czas, aby umożliwić operatorom do pracy na wyzwanie pracy.

Oczywiście, kilka tygodni może być pełne pracy produkcyjnej wyższej głośności lub dużych zleceń szczytu, co może oznaczać, all-ręce na pokład, wymagające wszystkich dostępnych wypuszczają część po części po części. Większość ludzi nie korzystają z każdego aspektuich praca cała operacja czas i prasy krawędziowej nie jest inaczej.

Ale przez większość czasu, jeśli mają umiejętności i pragnienie, operatorzy mogliby spędzać część tygodnia pracy na nowych lub trudnych zadań na nowo, poza produkcji. Oni również może sugerować lepsze praktyki dla bieżących zadań produkcyjnych. Jeszcze raz,to byłoby poza produkcji i komunikacji ze wszystkimi operatorami na każdej zmianie, którzy prowadzą tę pracę, więc każdy jest na tej samej stronie. Jeśli wszyscy zgadzają się nowa konfiguracja hamulec byłoby lepiej, opiekun mógł dokonać zmiany. Aleto wszystko odbywa się za pomocą zdefiniowanego procesu, a nie w trakcie produkcji on-the-fly.

About Time

Wreszcie Zastrzeżenie: Nie ma jednej uniwersalnej wszystkie rozwiązania w produkcji metali. najlepszych praktyk w sklepie zależą od wielu czynników, więc proszę korzystać z tych wskazówek, jak myślowych rozruszników dla własnego działania.

Jeden stały, choć jest czas. Jeśli zadanie wymaga więcej czasu, to kosztuje więcej. Im mniej czasu potrzeba na zamówienie wysokiej jakości produktów do stawienia się na otrzymującego doku klienta, tym lepiej.

W tym celu narzędzia, takie jak chude 5S i standardowych instrukcji pracy może pomóc. Ale kontrolowanie przepływu i jakości informacji pomiędzy inżynierskiej, programowania, a sklep podłogi jest tak krytyczna.

ENGINEERING Ściągawka

Inżynieria Ściągawka

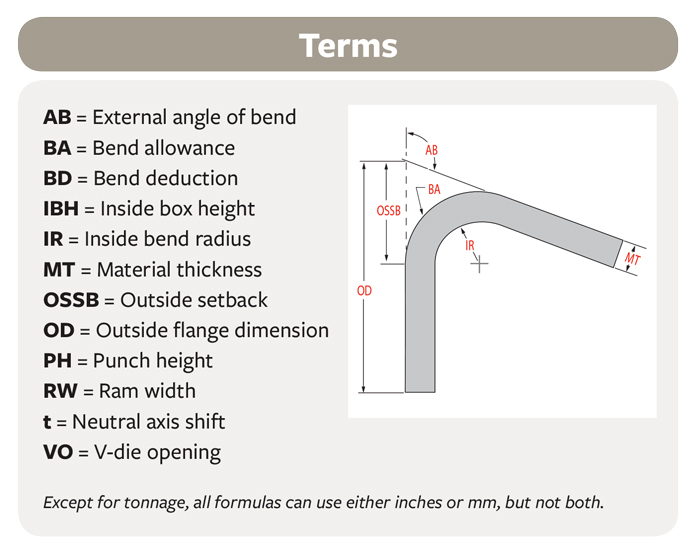

Poniżej znajduje się hipotetyczny ściągawki wydział inżynierii może używać do gięcia. W rzeczywistości to, co dokładnie to zależy od praktyk sklepowych, technologii gięcia, materiał i asortymentu produktów. W tym sklepie, na przykład, mamy„Re zakładając, że powietrze gięcie wykonuje tylko dział gięcia, nie bottoming lub twórcę.

Inżynierowie prawdopodobnie nie będzie wykorzystywać tych wszystkich formuł. Na przykład, te dni oprogramowanie dba o większości obliczeń gięcia stosuje się wartości współczynnika K sprawdzone. Ale wzory pokazują, w jaki sposób promień gięcia wewnątrz (IR) wpisuje się większyobrazek. Zmień IR, a ty wszystko zmienić.

Dokument nie jest ustawione w kamieniu, albo. Na przykład, inżynierowie mogą aktualizować procentowe przewidzieć Ir oparty na materiale zastosowań sklepu.
