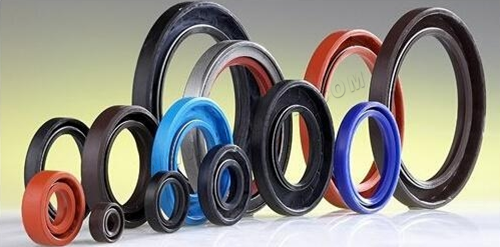

Maszyny budowlane są nierozerwalnie związane z cylindrem olejowym, a cylinder olejowy jest nierozerwalnie związany z uszczelką. Typowym uszczelnieniem jest pierścień uszczelniający, zwany także uszczelką olejową, który działa jak bariera przed olejem i zapobiega przelewaniu się lub przepływaniu oleju.
Typowe pierścienie uszczelniające stosowane w cylindry hydrauliczne są następujące typy: pierścień przeciwpyłowy, pierścień uszczelniający tłoczysko, pierścień uszczelniający zderzaka, pierścień wsporczy prowadnicy dźwięku, pierścień uszczelniający pokrywy końcowej i pierścień uszczelniający tłoka.

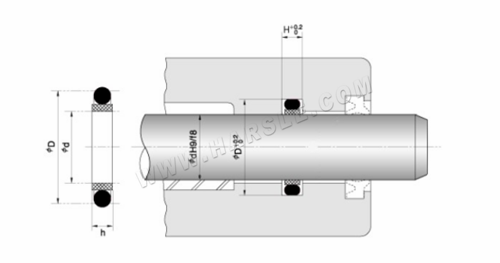

Pierścień pyłoszczelny jest montowany na zewnątrz pokrywy końcowej cylindra hydraulicznego, aby zapobiec przedostawaniu się zanieczyszczeń zewnętrznych do cylindra. Ze względu na sposób montażu można go podzielić na zatrzaskowy i wciskany.

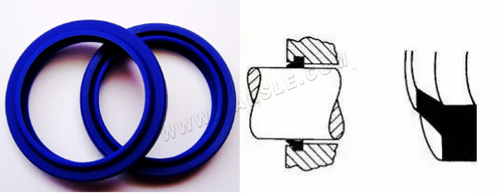

Podstawowa forma zatrzaskowego pierścienia przeciwpyłowego

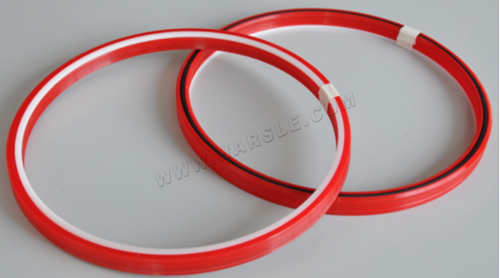

Pierścień zatrzaskowy to najpopularniejszy, jak sama nazwa wskazuje, pierścień przeciwpyłowy: wbijany jest w rowek na wewnętrznej ściance pokrywy końcowej i stosowany w mniej trudnych warunkach środowiskowych. Materiałem zatrzaskowego pierścienia przeciwpyłowego jest zwykle poliuretan i istnieje wiele odmian konstrukcji, takich jak przekroje H i K z podwójną strukturą wargową, ale są one nierozłączne.

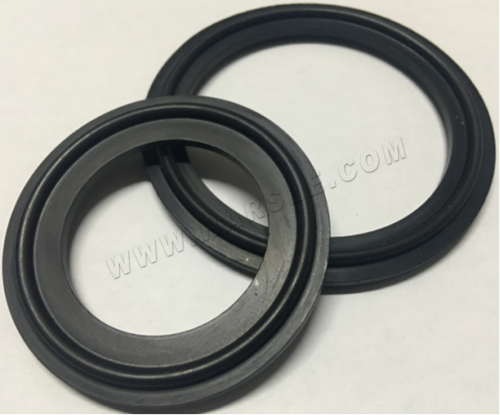

Niektóre warianty zatrzaskowego pierścienia przeciwpyłowego

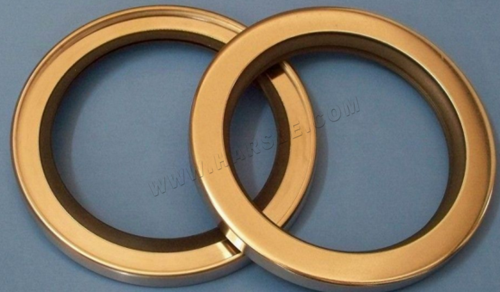

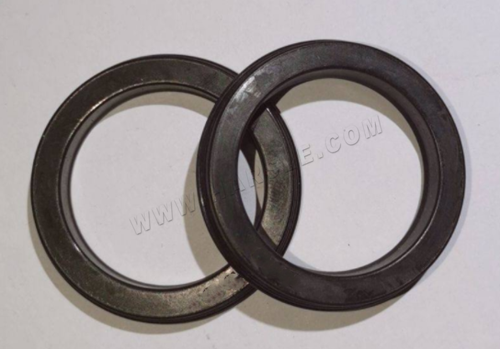

Pierścień pyłoszczelny typu In jest używany w trudnych i dużych warunkach obciążenia. Nie jest on wklejany w rowek, ale jest owinięty warstwą metalu w celu zwiększenia wytrzymałości materiału poliuretanowego i wciśnięty w pokrywę końcową cylindra hydraulicznego. Istnieje również wiele rodzajów wciskanych pierścieni przeciwpyłowych, które również dzielą się na pojedynczą wargę i podwójną wargę.

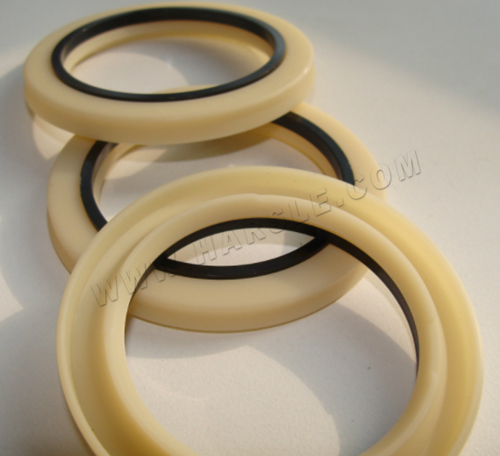

Uszczelka tłoczyska nazywana jest również miseczką w kształcie litery U i jest to główne uszczelnienie tłoczyska, instalowane wewnątrz pokrywy końcowej cylindra hydraulicznego, aby zapobiec wyciekaniu oleju hydraulicznego. Pierścień uszczelniający tłoczyska wykonany jest z poliuretanu lub kauczuku nitrylowego. W niektórych przypadkach należy go używać z pierścieniem podporowym (zwanym również pierścieniem ustalającym). Pierścień nośny służy do zapobiegania ściskaniu i deformowaniu pierścienia uszczelniającego pod ciśnieniem. Istnieje również wiele wariantów uszczelek tłoczyska.

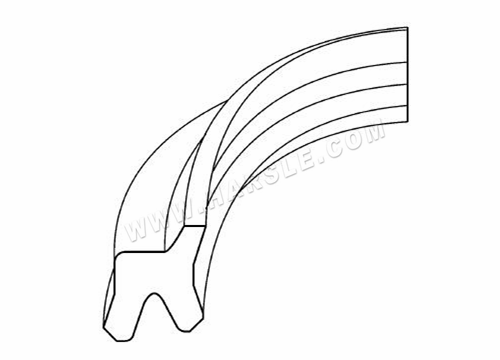

Typowe formy uszczelek tłoczyska
Uszczelnienie zderzaka służy jako pomocnicze uszczelnienie tłoczyska w celu ochrony tłoczyska w przypadku nagłego wzrostu ciśnienia w układzie. Istnieją trzy popularne typy uszczelek buforowych. Typ A to jednoczęściowy pierścień uszczelniający wykonany z poliuretanu. Typ B i typ C są dwuczęściowe, stosowane w celu zapobiegania wytłaczaniu uszczelki i umożliwienia uszczelce wytrzymania wyższego ciśnienia.

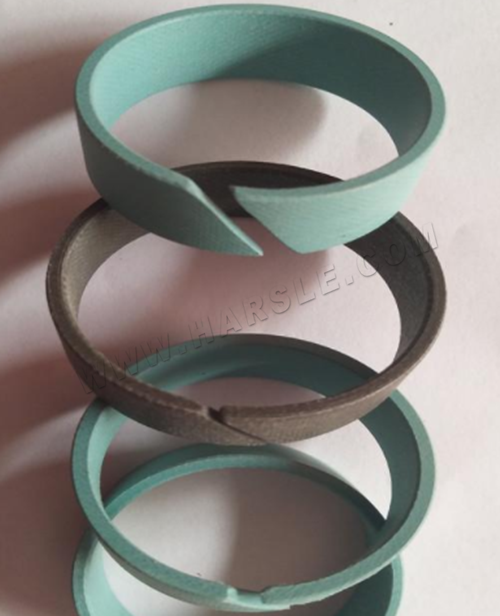

Pierścień nośny jest montowany na pokrywie końcowej cylindra hydraulicznego i tłoka, aby podeprzeć tłoczysko i tłok, prowadzić tłok w celu liniowego ruchu i zapobiegać kontaktowi metalu z metalem. Na materiałach znajdują się tworzywa sztuczne, brąz pokryty PTFE itp.
Pierścień uszczelniający pokrywy końcowej służy do uszczelnienia pokrywy końcowej w kolorze olejowo-czerwonym i ścianki w kolorze olejowo-czerwonym. Jest to uszczelnienie statyczne zapobiegające wyciekaniu oleju hydraulicznego ze szczeliny pomiędzy pokrywą końcową a ścianką cylindra. Zwykle składa się z O-ringu z kauczuku nitrylowego i pierścienia nośnego.

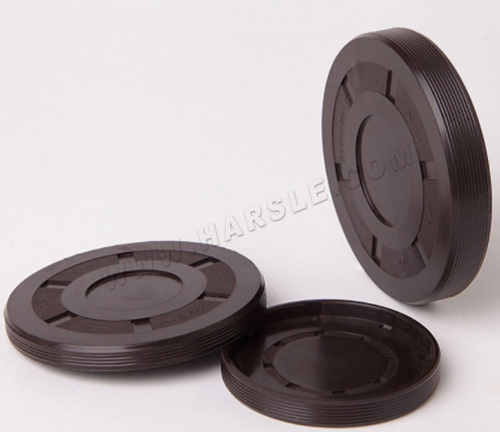

Pierścień uszczelniający tłoka służy do odizolowania dwóch komór cylindra hydraulicznego i jest głównym uszczelnieniem cylindra hydraulicznego. Zwykle dwuczęściowy, pierścień zewnętrzny wykonany jest z PTFE lub nylonu, a pierścień wewnętrzny z kauczuku nitrylowego J. Istnieje również wiele wariantów, łącznie z zastosowaniem brązu pokrytego PTFE itp. Na cylindrach jednostronnego działania występują również poliuretanowe przyssawki w kształcie litery U.
