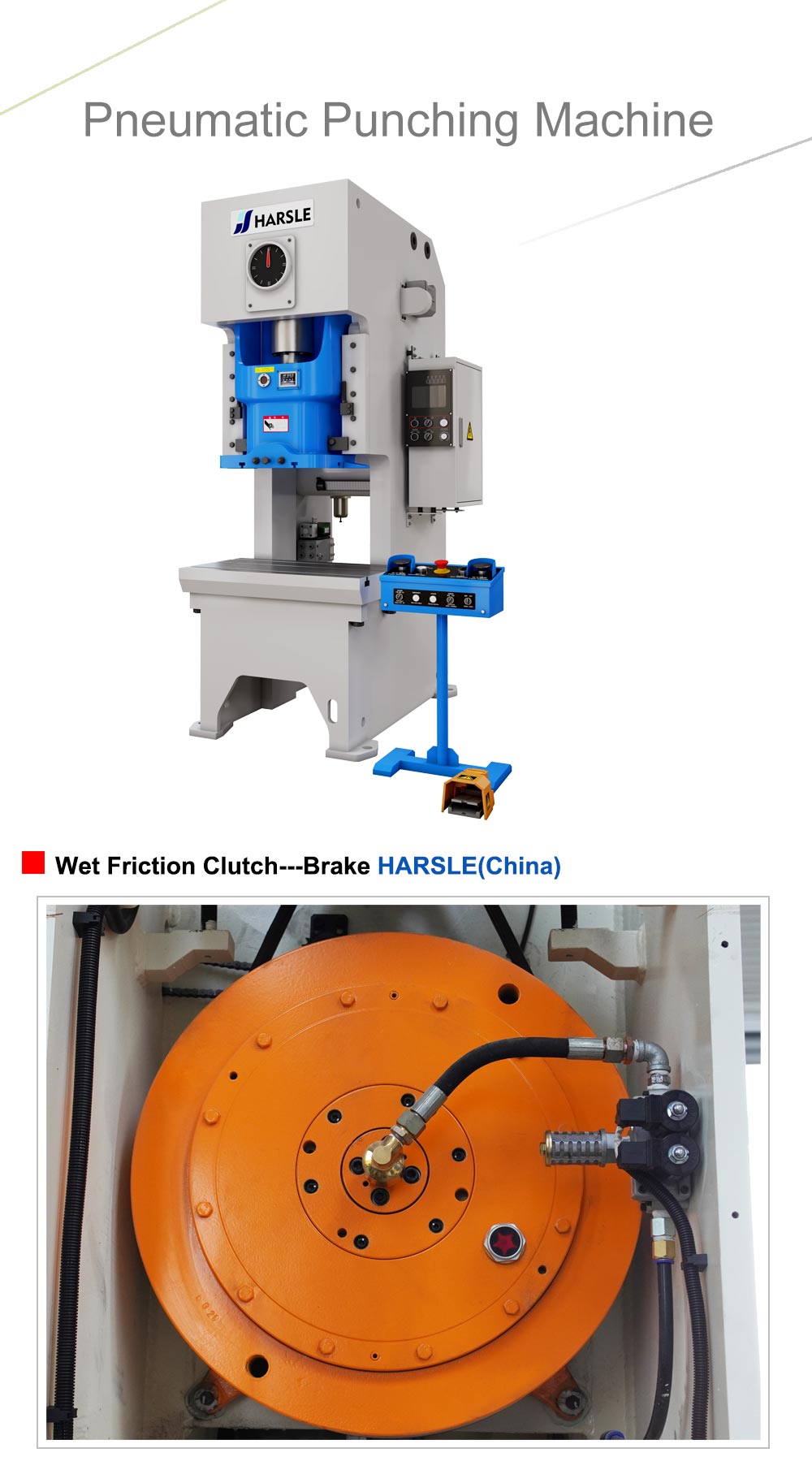

Pneumatyka 45T wykrawarka oznacza wykrawarkę o napędzie pneumatycznym o sile wykrawania lub udźwigu 45 ton.„T” oznacza tonę, która jest jednostką siły powszechnie stosowaną do pomiaru wydajności lub wytrzymałości maszyn przemysłowych, takich jak wykrawarki.
Oto zestawienie terminów:
1. 45T: Oznacza siłę przebijania maszyny, która wynosi 45 ton.Jest to siła, jaką maszyna może wywierać podczas wycinania otworów, wycinania kształtów lub wykonywania innych podobnych operacji na materiałach.
2. Pneumatyka: Maszyny pneumatyczne wykorzystują sprężone powietrze lub gaz do zasilania swoich operacji.W przypadku wykrawarki pneumatycznej sprężone powietrze służy do wytworzenia siły niezbędnej do przeprowadzenia akcji wykrawania.
Pneumatyczna wykrawarka o sile wykrawania 45 ton nadaje się do wycinania otworów lub kształtowania różnych materiałów, w zależności od konkretnej konstrukcji i możliwości maszyny.Siła wykrawania jest krytycznym czynnikiem przy określaniu grubości i rodzaju materiałów, które można efektywnie przetwarzać za pomocą tej maszyny.
● Maszyna charakteryzuje się korpusem spawanym z cienkich blach stalowych, obróbką odpuszczającą (lub odprężaniem wibracji), śrutowaniem, sztywnością, dokładnością i stabilnością.
● Pionowo umiejscowiony wał korbowy, zwarta konstrukcja;wał korbowy poddawany jest obróbce szlifowania po hartowaniu z wysoką częstotliwością, co zapewnia dobre gładkie wykończenie i elastycznie się obraca;wydłużona prostokątna prowadnica sześciokątna z powierzchnią z płyty z brązu, która charakteryzuje się dużą dokładnością prowadzenia.
● Pneumatyczny podwójny cylinder równoważący, wyważony blok ślizgowy i ciężar stempla, które redukują uderzenia i hałas, eliminują luz pomiędzy korbowodem a blokiem ślizgowym, zmniejszają uderzenia i zużycie części naprężających.

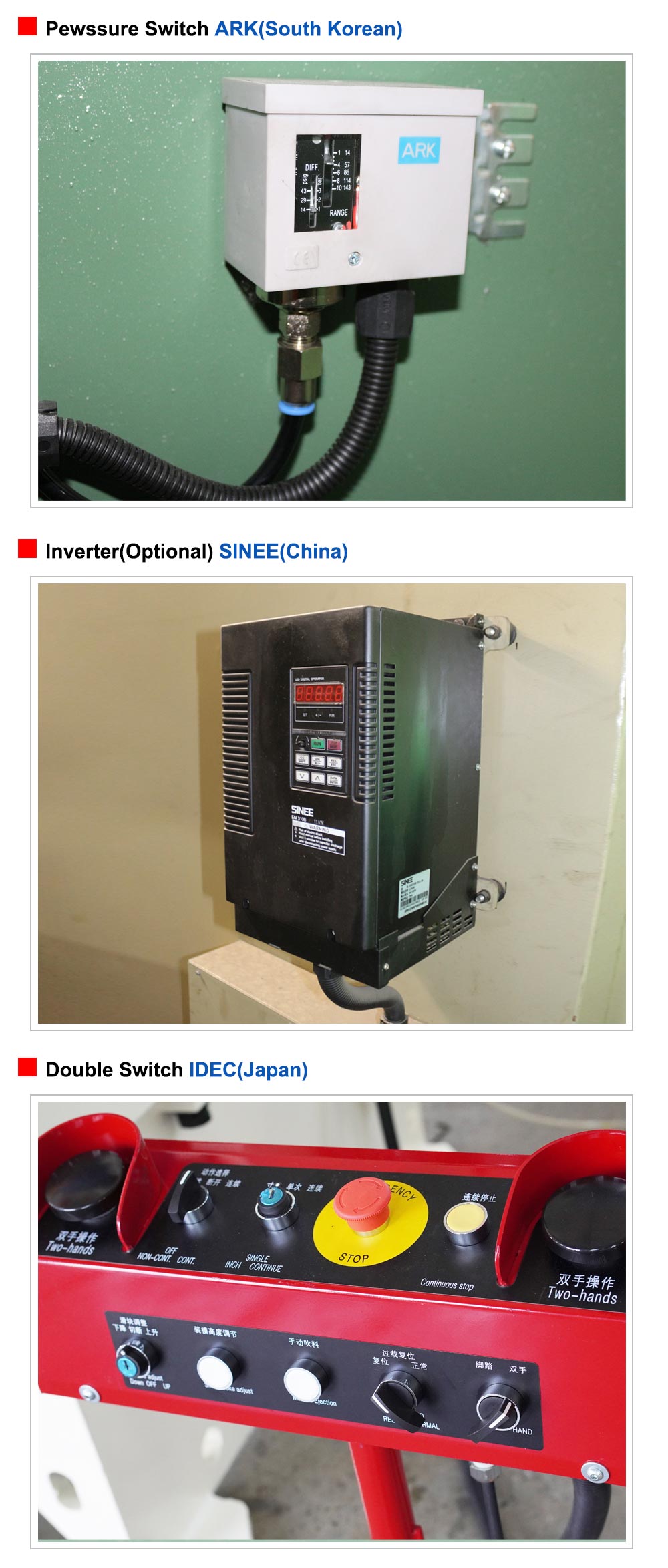

● Cała maszyna przyjmuje scentralizowane sterowanie PLC.Obwody gazowe wykorzystują importowany podwójny zawór bezpieczeństwa, który może osiągnąć wykrawanie impulsowe, calowe, pojedyncze i ciągłe.
● Kluczowe części, takie jak blok ślizgowy, prowadnice, płyta stołu roboczego, korbowód i wszystkie są odlewami wykonanymi z piasku żywicznego, co poprawiło chropowatość powierzchni o 1-2 poziom i poprawiło dokładność wymiarową o 2-3 poziomy.
● Maszyny poziomu 60T wyposażone są w elektryczne urządzenie sterujące do regulacji wysokości matrycy.Dobra konfiguracja, kluczowe części, takie jak elementy pneumatyczne, elementy elektryczne, części uszczelniające, przyciski itp., wszystkie przyjmują części importowane.
NIE. | Przedmiot. | Jednostka | JH21-45T | |
1 | Siła nominalna | KN | 450 | |
2 | Skok nominalny | mm | 4 | |
3 | Skok slajdu | mm | 120 | |
4 | Wysokość zamknięcia | mm | 270 | |
5 | Regulacja wysokości zamknięcia | mm | 60 | |
6 | Głębokość gardła | mm | 225 | |
7 | Odległość kolumny | mm | 515 | |
8 | Rozmiar tabeli | mm | 825*440 | |
9 | Grubość stołu | mm | 110 | |
10 | Średnica otworu zaślepiającego | mm | 150 | |
11 | Wysokość powierzchni blottera | mm | 800 | |
12 | Silnik | KW | 5.5 | |
13 | Waga | kg | 3550 | |
14 | Wymiar | mm | 1585*1075*2390 | |
15 | Ciśnienie powietrza | MPa | 0.5 | |
16 | Czasy udaru | Naprawił | razy/min | 80 |
Zmienny | razy/min (opcjonalnie) | 50-95 | ||
17 | Przesuń powierzchnię | Lewo i prawo | mm | 410 |
Przód i tył | mm | 340 |
