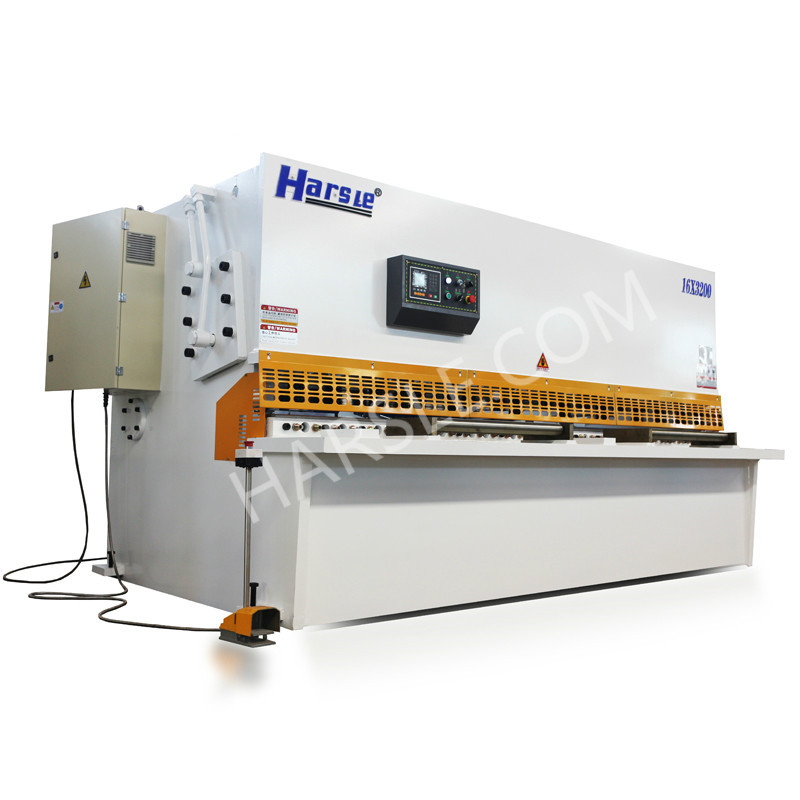

QC12Y-16 × 3200 hydrauliczna maszyna do ścinania z E21.
● Spawana struktura maszyny spawana osiąga wysoką sztywność; Maszyna jest zaprojektowana przez oprogramowanie ANSYS. który może zapewnić niezawodność i precyzję maszyny do ścinania.
● Silniki do backgauu są kontrolowane przez falownik, który może osiągnąć wysoką dokładność pozycjonowania 0,05 mm backguage, zmieniając częstotliwość i napięcie silnika.
● Górne ostrze z dwiema krawędziami i dolnymi ostrzem z czterema krawędziami (6crw2si).
● Oś X (backgauge) i czas cięcia mogą być zaprogramowane przez kontroler systemu E21S, który może przechowywać do 40 grup programów.
● Naciskanie stopy może naprawić arkusz metalowy podczas wykładania, co może wyeliminować błąd operacji.
● Hydrauliczne przeciążenie może być chronione przez zawór przelewowy, stojak na nóż powraca przez cylindry azotowe.
● Przełącznik stóp z przyciskiem awaryjnym może natychmiast zatrzymać maszynę, gdy nastąpi wypadek.
● Regulacja szczeliny noża między górnymi i dolnymi ostrzami może osiągnąć lepszą wydajność cięcia.
● Przednie ramiona z linijką i kulkami rollowymi mogą zapewnić dokładność cięcia i łatwo zasilać materiał.
 ● Kontrola ruchu BackGauge (X)). ● Kontroluj silnik prądu przemiennego lub falownika. ● Inteligentne i jednostronne pozycjonowanie. ● Funkcja zliczania pracy. ● Podwójne programowalne wyjście cyfrowe. ● 40 przechowywanych programów, 25 kroków na program. ● Jeden kluczowy kopia zapasowa / przywracanie parametrów. ● Jednostka dla MM / cala. ● Język dla chińskiego / angielskiego. |
| Nie. | Przedmiot | Jednostka | 16*3200 | |
| 1 | Maksymalna grubość cięcia | mm | 16 | |
| 2 | Maksymalna długość cięcia | mm | 3200 | |
| 3 | Głębokość gardła | mm | 200 | |
| 4 | Kąt cięcia | ° （stopień) | 2 ° 30 ' | |
| 5 | Prędkość cięcia | Czas/minuty | 8 | |
| 6 | Cutowanie ostrza | długość | mm | 1100*3 |
| Ilość | PC | 3 (górny) +3 (dolny) | ||
| 7 | Backgauge | podróż | mm | 500 |
| prędkość | mm/s | 180 | ||
| precyzja | mm | ± 0,02 | ||
| 8 | Przednie ramiona | długość | mm | 800 |
| Ilość | PC | 3 | ||
| 9 | Cylinder ciśnieniowy sprężyny | PC | 12 | |
| 10 | Głównym silnikiem | KW | 18.5 | |
| 11 | Układ sterowania | / | E21 | |
| 12 | Wymiar | (L*w*h) mm | 3880*2150*2000 | |
| 13 | Waga | kg | 13000 | |
| Nie. | Przedmiot | Jednostka | Ilość |
| 1 | Cutowanie ostrza | ustawić | 1 |
| 2 | Przednie ramiona wsporcze | kawałek | 3 |
| 3 | Przełącznik nożny | kawałek | 1 |
| 4 | O-ring i połączenie uszczelki | ustawić | 1 |
| 5 | Śruby fundamentalne | ustawić | 1 |
| 6 | Pistolet olejowy | kawałek | 1 |
| 7 | Allen Klucz | ustawić | 1 |
| 8 | Narzędzie inflacja azotu | ustawić | 1 |
| 9 | Instrukcja obsługi | Kopiuj | 1 |
